Связь размера с другим размером

Предыдущая страницаВ началоСледующая страница

При создании любого размера в автоменю доступна дополнительная опция, позволяющая связать создаваемый размер с другим, уже существующим, размером:

clip0104

<Shift>+<D>

Выбрать связанный размер

После вызова этой опции необходимо с помощью mouse left выбрать размер, с которого будут браться параметры для текущего размера.

По умолчанию после создания связи номинальное значение, текст до, после и под значением, поля допусков и посадок, а также предельные отклонения текущего размера наследуются со связанного. При этом, можно управлять тем, какие из перечисленных параметров будут унаследованы. В выпадающем списке параметра Номинал можно выбрать другое значение вместо значения С выбранного размера, автоматически установленного при создании связи.

Поля унаследованных параметров текстовых строк, допусков/посадок и отклонений неактивны после создания связи, но при наведении на них курсора мыши появляются всплывающие флаги, позволяющие отключить/включить наследование для данного параметра:

Проецировать строку до размера

Проецировать строку после размера

Проецировать строку под размером

Проецировать информацию о допуске

Последний флаг является общим для допуска, посадки и их отклонений.

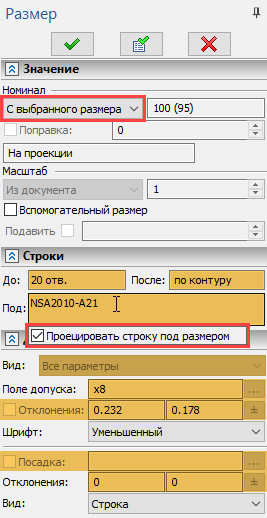

10_LinkDimPopup1

Красным выделены выпадающий список номинального значения размера
и всплывающий флаг управляющий связью текста под размером.

Оранжевым выделены поля, при наведении курсора на которые

появляются всплывающие флаги.



Разорвать связь между размерами можно с помощью опции:

clip0097

<Shift>+<K>

Разорвать связь с размером

Опция отображается в автоменю команды только для связанных размеров.

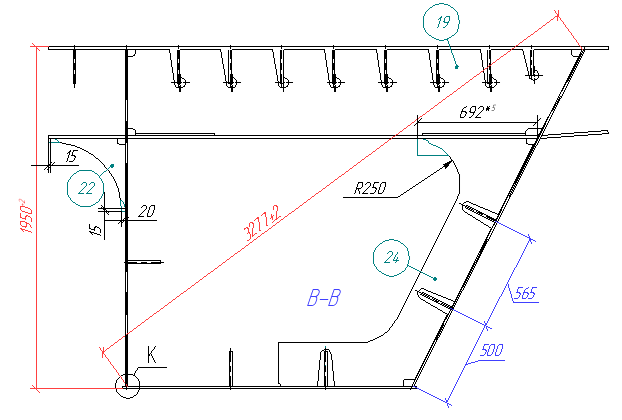

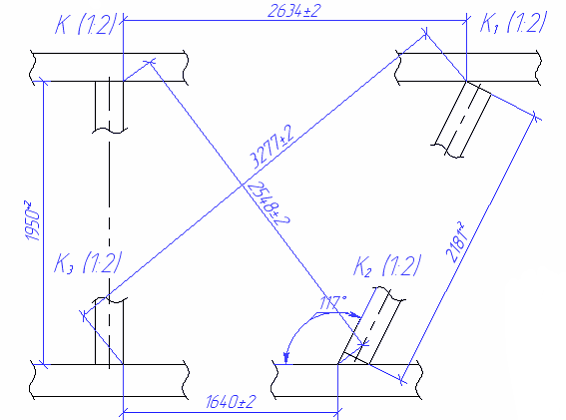

Данную функциональность можно использовать, например, для отображения на упрощенном чертеже таких же размеров, как на точном чертеже изделия.

10S_LinkDim110S_LinkDim2
