Эллипс построения с центром в узле, через два узла

1. Вызовите команду Эллипс.

2. Убедитесь, что активна следующая опция автоменю, или активируйте её:

<T>

Выбрать узел в качестве центра эллипса

3. Выберите 2D узел, который будет являться центром создаваемого эллипса. Узел можно выбрать одним из следующих способов:

•Нажмите или <Enter>, когда курсор находится в окне чертежа, для выбора узла, ближайшего к курсору.

•Наведите курсор на характерную точку линии изображения или пересечение линий построения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет автоматически создан связанный 2D узел.

•Активируйте следующую опцию автоменю:

<N>

Выбрать узел

Если опция активируется с клавиатуры, то мгновенно выбирается узел, ближайший к курсору.
Если опция активируется мышью, то для выбора узла, ближайшего к курсору, необходимо дополнительно нажать в окне чертежа.

4. Выберите первый 2D узел через который будет проходить создаваемый эллипс. Первая полуось эллипса будет соединять этот узел с узлом, выбранным на предыдущем шаге. Узел можно выбрать одним из способов, описанных выше.

5. Выберите второй 2D узел, через который будет проходить создаваемый эллипс. Длина второй полуоси будет подобрана таким образом, чтобы обеспечить прохождение эллипса через этот узел. Узел можно выбрать одним из следующих способов:

•Наведите курсор на желаемый узел при включенных объектных привязках и нажмите или <Enter>.

•Активируйте следующую опцию автоменю:

<N>

Выбрать узел

В процессе выбора второго узла предварительное изображение следует за курсором в пределах, ограниченных длиной первой полуоси эллипса. При перемещении курсора за эти пределы предварительное изображение пропадает и выбор элементов невозможен.

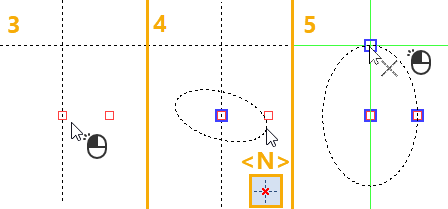

10S_EllipseCenterNodeNode

После создания эллипса команда возвращается в начальное состояние.
