Выбор используемой ЛСК при создании 2D элементов |

|
Выбор используемой ЛСК при создании 2D элементов |
|

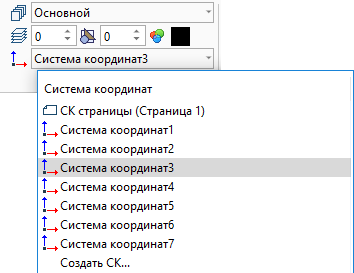

По умолчанию все элементы чертежа создаются в системе координат (СК) страницы. Для выбора другой СК необходимо открыть список систем координат чертежа. Список находится в ленте, в группе Стиль, рядом с кнопкой вызова команды создания пользовательской СК. В списке отображаются все СК данной страницы или рабочей плоскости (РП).
Пиктограмма |
Лента |
|---|---|
|
Чертёж > Стиль > Система координат Сборка (2D) > Стиль > Система координат Листовой металл (2D) > Стиль > Система координат Замечания > Стиль > Система координат Рабочая плоскость > Стиль > Система координат |
Клавиатура |
Текстовое меню |
|
|
Активная СК указывается в Ленте, а на странице (или РП) будет отображаться толстыми линиями.
Внизу списка также доступен вызов команды построения пользовательской СК.
Выбранная СК будет определять координаты создаваемых построений. Как и СК по умолчанию, выбранная СК, определяет построения только на данной странице или на текущей рабочей плоскости. На других страницах или РП созданная СК будет недоступна.
Пользовательская СК не отображается в режиме скрытых линий построения, не выводится на принтер и не экспортируется в сторонние форматы.
Изменение положения пользовательской СК приведёт к соответствующему изменению положения построений, выполненных в данной СК.
