Перпендикулярные прямые линии построения через узел

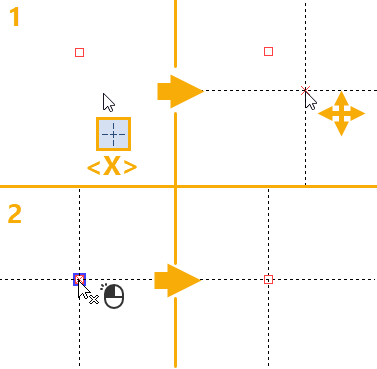

1. Войдите в режим построения перпендикулярных прямых команды Прямая. Появится предварительное изображение создаваемых элементов. Точка пересечения линий будет следовать за курсором.

2. Выберите 2D узел, в котором должны пересекаться создаваемые прямые. Это можно сделать любым из следующих способов:

•Наведите курсор на существующий 2D узел при включенных объектных привязках и нажмите или <Enter>. Будут созданы две линии, проходящие через этот узел. Положение линий будет определяться положением указанного узла. Новый узел в этом случае не создаётся.

•Наведите курсор на характерную точку линии изображения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет создан связанный 2D узел и две проходящие через него линии построения. Положение созданного узла будет определяться положением указанной характерной точки, а положение созданных линий - положением узла.

•Наведите курсор на пересечение уже имеющихся на чертеже линий построения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет создан связанный 2D узел и две проходящие через него линии построения. Положение созданного узла будет определяться положением имевшихся линий, а положение новых линий - положением узла.

После создания пары прямых команда остаётся в режиме создания перпендикулярных прямых.
