Горизонтальная прямая линия построения с касанием к кривой

1. Войдите в режим построения горизонтальных прямых команды Прямая. Появится предварительное изображение создаваемой прямой, следующее за курсором.

2. Выберите кривую, которой должна касаться создаваемая прямая. Для этого наведите курсор на желаемую кривую при включенных объектных привязках и нажмите или <Enter>. Для выбора доступны линии построения (окружности, эллипсы) и линии изображения (окружности, дуги окружностей, эллипсы, дуги эллипсов). При выборе линии изображения автоматически создаётся совпадающая с ней линия построения (окружность или эллипс) и прямая строится на основе этой линии построения. Вариант касания к кривой зависит от положения курсора в момент её выбора: точка касания будет расположена как можно ближе к курсору.

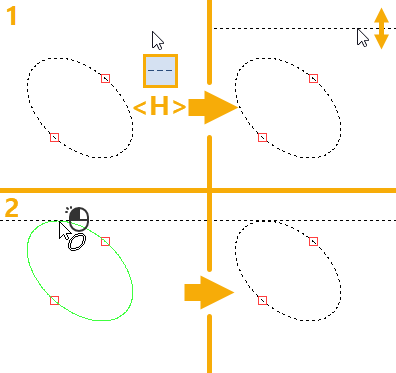

Пример создания горизонтальной прямой с касанием к эллипсу

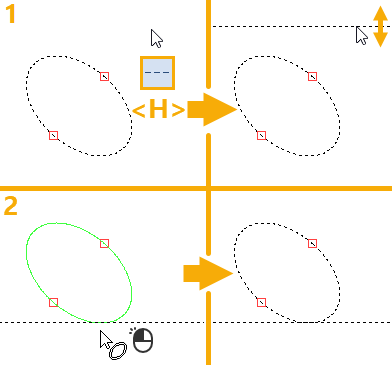

Пример создания горизонтальной прямой
с другим вариантом касания к тому же эллипсу



После создания прямой команда переходит в режим создания прямых под произвольным углом и возвращается к начальному набору опций автоменю.
