Манипуляторы шероховатости

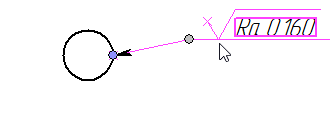

При наведении курсора на обозначение шероховатости на чертеже или при выборе обозначения в 3D сцене отображаются манипуляторы. Манипуляторы имеют вид маленьких окружностей и меняют цвет на оранжевый при наведении на них курсора мыши. Для обозначения с выносной полкой () отображаются два манипулятора: манипулятор точки привязки , определяющий начало стрелки выноски, и манипулятор положения полки . Для обозначения без выносной полки ( или ), включая случаи, где полка добавлена автоматически, отображается только манипулятор точки привязки .

Для изменения положения обозначения нажмите на желаемом манипуляторе. Манипулятор и соответствующая часть обозначения начнут следовать за курсором. При этом запускается команда редактирования выбранного обозначения, даже при отключенном прозрачном редактировании 2D элементов. Манипулятор положения полки следует за курсором во всех направлениях. Степени свободы манипулятора точки привязки зависят от выбранного объекта привязки. Точка привязки в 3D сцене не может быть изменена с помощью манипулятора.

Установите манипулятор в желаемое положение, перемещая курсор, и подтвердите ввод нажатием или <Enter>. Редактирование обозначения завершится.
