Выбор 2D элементов

Любой 2D элемент может быть выбран в 2D окне (с учётом фильтров) или в окне Элементы модели. Элементы некоторых типов также доступны для выбора в других служебных окнах.

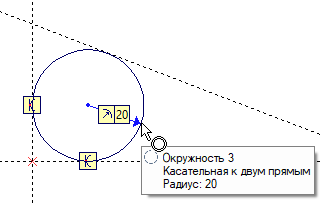

Выбор 2D элементов осуществляется согласно общим принципам, описанным в разделе Выбор элементов. При выборе элементов можно пользоваться объектной привязкой и всплывающими подсказками. В отличие от 3D окон, подсказки в окне чертежа можно отключить, сняв в установках системы на вкладке Привязки флаг Показывать всплывающие подсказки. В некоторых случаях, в подсказке также отображается ключевой параметр элемента (например, радиус окружности).

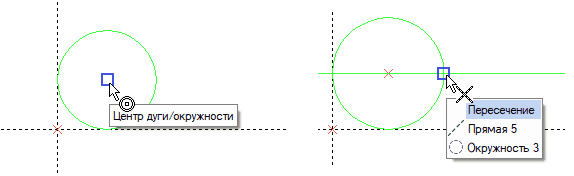

Помимо или вместо обычных объектных привязок при создании и редактировании 2D элементов доступны специальные 2D привязки, позволяющие привязываться к конкретной точке элемента (например, к Центру дуги/окружности) или выравнивать создаваемый элемент по вертикали или горизонтали относительно точки элемента (например, привязка Горизонтальная/вертикальная касательная позволяет привязаться к прямой, касательной к указанной окружности, не строя саму эту прямую). Система автоматически находит разрешённые 2D привязки и предлагает их пользователю. Кроме того, система отслеживает совпадение двух 2D привязок, например вертикаль – горизонталь, перпендикуляр – горизонталь и т.д. Тип предложенной привязки символизируется иконкой рядом с курсором и отображается во всплывающей подсказке. Если привязка базируется на элементе, находящемся вдали от курсора, то между курсором и элементом привязки отображается связь в виде тонкой синей штриховой линии.

Основные темы в этом разделе:

•2D привязки

•Фильтры типа 2D элементов

•Выбрать все 2D элементы

•Выбрать другой ближайший элемент
