Масштаб чертёжного вида

При создании чертёжного вида на основе новой страницы задаётся два разных масштаба:

•Масштаб страницы
Масштаб элементов вида на его отдельной вспомогательной странице. Данный параметр отображается не только в параметрах самого вида, но и в диалоге параметров документа для страницы вида (Параметры документа > Страница > Лист > Лист > Масштаб).

•Масштаб изображения
Масштаб отображения содержимого вида на текущей странице (той, на которой была вызвана команда создания вида).

В итоге, на текущей странице вид отображается в масштабе равном произведению масштаба страницы на масштаб изображения.

При создании чертёжного вида на основе имеющейся страницы масштаб страницы не задаётся, т.к. он был задан отдельно при создании этой страницы. Таким образом, на текущей странице вид отображается в масштабе равном произведению масштаба выбранной страницы на масштаб изображения.

Выносной вид любого типа создаётся автоматическим применением к выносимым элементам команды копия с перемещением. При этом вместо масштаба страницы задаётся масштаб копии, используемый командой копирования. В итоге, для выносного вида также создаётся отдельная вспомогательная страница, и масштаб этой страницы определяется заданным масштабом копии. А на текущей странице вид отображается в масштабе, равном произведению масштаба копии на масштаб изображения.

Масштаб копии при создании выносного вида по умолчанию подбирается следующим образом: масштаб исходного вида умножается на 2 и округляется в сторону увеличения до ближайшего стандартного масштаба.

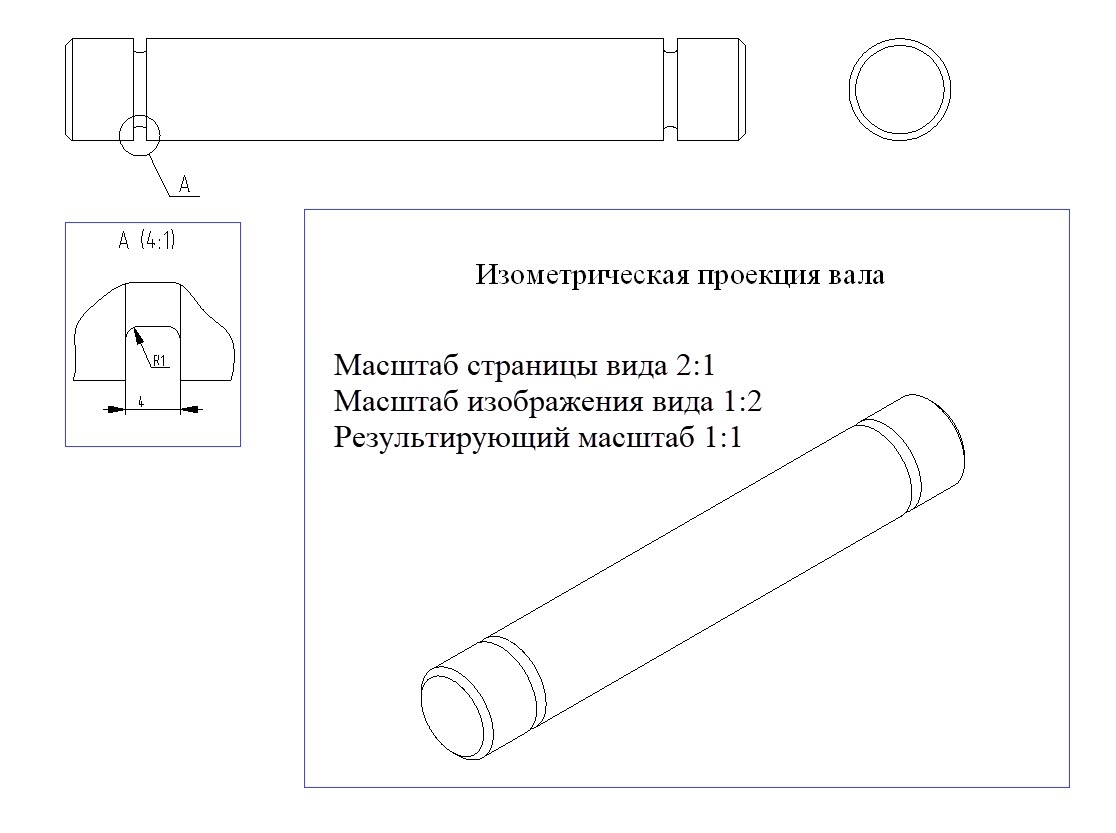

Например, на рисунке, приведённом выше, чертёжный вид, содержащий изометрическую проекцию вала, выполнен с масштабом страницы 1:1 (страница 3) и масштабом  изображения 1:2 (0.5). В результате, изображение проецируется на основную страницу чертежа (страница 1) с итоговым масштабом 1:2 (1х0.5=0.5). Изменив масштаб страницы чертёжного вида на 2:1 (2), мы получим на основной странице изометрическую проекцию вала в масштабе 1:1 (2х0.5=1). Если же заменить значение масштаба страницы вида на 4:1 (4) итоговый масштаб будет равным 2:1 (4х0.5=2).

Изображение выносного вида с обозначением (Вид А) в этом же примере имеет масштаб копирования и, соответственно, страницы чертёжного вида 4:1 (4) (страница 2). Масштаб  изображения равен 1:1 (1). В результате, итоговый масштаб, с которым выносной вид отображается на основной странице, равен 4:1 (4х1=4).
