Пример 2D сборки > Видимость слоёв

Как использовать полноценный чертеж детали в сборочном чертеже в качестве фрагмента? Ведь большая часть чертежа со его всеми проекциями, размерами и другими элементами оформления не нужна в сборке. В рассматриваемом примере сборки кондуктора для этого используются слои.

В чертежах фрагментов элементы изображения разных проекций принадлежат разным слоям. Для удобства имена этих слоёв соответствуют именам проекций. Все элементы оформления чертежа (размеры, шероховатости, основная надпись) принадлежат другим слоям. Для каждой проекции создан и связан с соответствующим слоем свой вектор привязки. Для удобства имена векторов также соответствуют именам проекций. В результате при вставке фрагмента по вектору привязки в сборке отображаются только элементы, принадлежащие связанному слою.

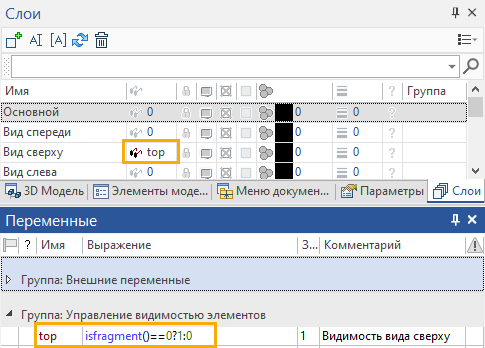

Иногда для чертежа детали может быть достаточно всего одной или двух проекций, тогда как в сборке деталь требуется показать на проекциях, отсутствующих на чертеже детали. В рассматриваемом примере чертёж прихвата содержит две проекции - вид спереди и вид слева. Чтобы показать прихват на виде сверху на сборочном чертеже, вид сверху в документе прихвата помещён на слой, видимость которого определяется переменной top. В выражении этой переменной используется функция isfragment(), принимающая различные значения при отображении фрагмента в сборке и вне сборки. Слой связан с вектором привязки фрагмента аналогично описанному выше. В результате при вставке фрагмента в сборку по этому вектору привязки вставляется изображение вида, скрытого в документе фрагмента.

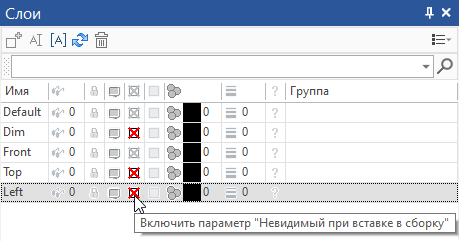

Если на сборочном чертеже требуется только одна проекция из нескольких имеющихся на чертеже детали, можно вместо связи вектора привязки с конкретным слоем просто Включить параметр "Невидимый при вставке в сборку" для слоёв, которые не должны отображаться в сборке.
