Выбор 2D фрагмента для вставки в чертёж |

|
Выбор 2D фрагмента для вставки в чертёж |
|
Зажмите
на файле, в окне Проводника Windows, окне Меню документов или окне T-FLEX DOCs и, удерживая , переместите курсор в окно чертежа, после чего отпустите . В результате будет автоматически запущена команда
2D Фрагмент, а выбранный файл будет использован в качестве фрагмента.
Также после запуска команды можно выбрать фрагмент с помощью опций, описанных ниже.

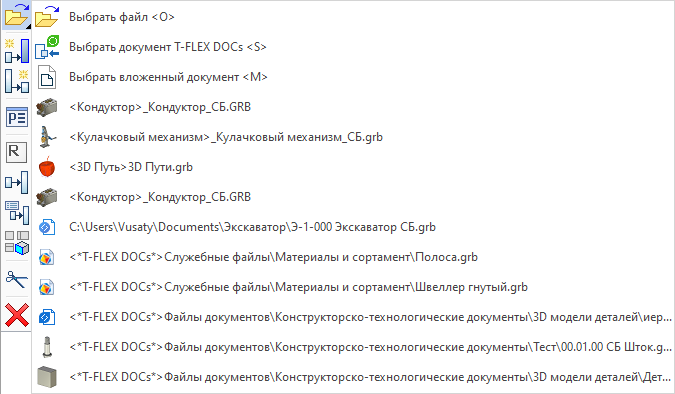

В выпадающем списке в автоменю доступны следующие опции выбора фрагмента, а также список файлов, открытых в данный момент в CAD, и список последних использованных в текущем сеансе фрагментов:
|
<O> |
Выбрать файл |
С помощью данной опции фрагмент выбирается в стандартном окне открытия файла для приложений Windows. Файл можно выбрать в любой локальной папке, включая папки библиотек.
|
<S> |
Выбрать документ T-FLEX DOCs |
С помощью данной опции фрагмент выбирается из T-FLEX DOCs. Подробная информация доступна в главе Использование в сборках фрагментов из T-FLEX DOCs.
|
<M> |
Выбрать вложенный документ |
Данная опция доступна, только если текущий документ содержит вложенные документы. После её вызова открывается список доступных вложенных документов. Документ, выбранный в списке будет использован в качестве фрагмента.

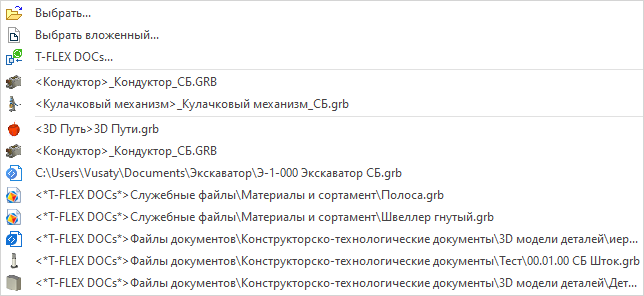

Аналогичные опции также доступны в выпадающем списке. выбора фрагмента, вызываемом по нажатию кнопки
Выбрать в диалоге в окне параметров:
Опция
Очистить сбрасывает выбор фрагмента. Также можно сбросить выбор с помощью
.
В команде создания фрагментов Создать фрагмент имеются опции для повторного нанесения или дублирования фрагментов.
Многократно повторить ввод последнего созданного фрагмента позволяет опция:
|
<R> |
Повторить предыдущий фрагмент |
Выбрать фрагмент, который необходимо продублировать на чертеже, позволяет опция:
|
<F> |
Выбрать фрагмент для создания его копии |
Выбрать фрагмент, который необходимо продублировать на чертеже, сохранив ассоциативную связь, позволяет опция:
|
<V> |
Ассоциативная копия фрагмента |
В отличие от обычной копии, ассоциативная копия фрагмента будет реагировать на изменение значения внешних переменных исходного фрагмента.
Изменение переменных в копии фрагмента не влияет на остальные экземпляры этого фрагмента.
После вызова этих опций система предлагает вам указать только привязку фрагмента на чертеже. При этом значения внешних переменных будут такими же, как и у фрагмента, который дублируется.
