Пример использования 3D преобразований

Для создания преобразований можно использовать геометрические привязки. Команда Преобразования работает со следующими узлами: вершины, ребра, грани, 3D пути, профили, 3D узлы и ЛСК.

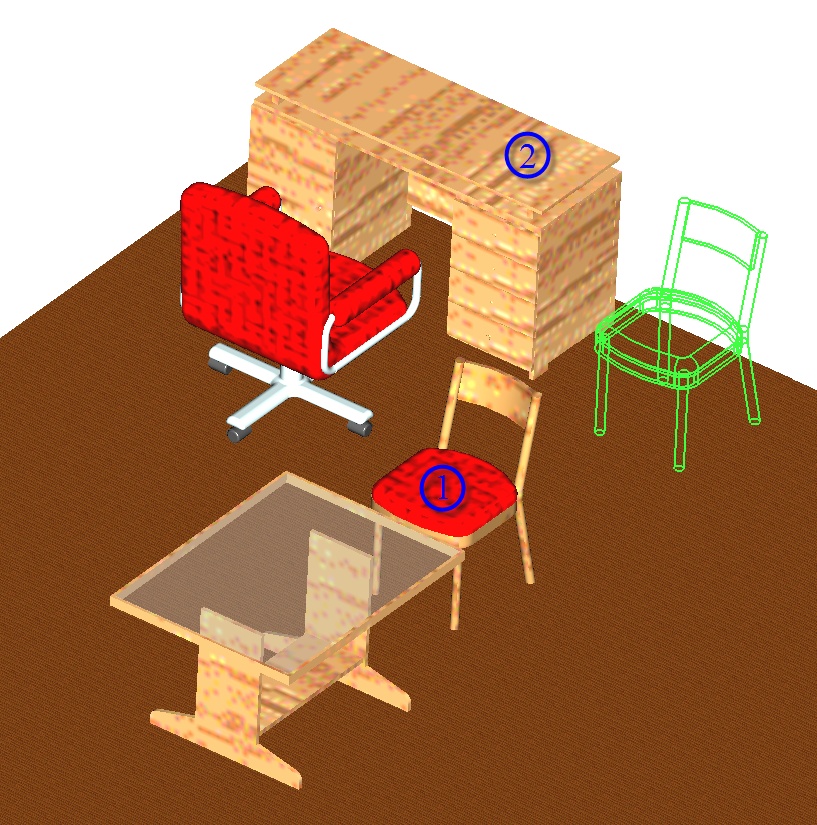

В существующей 3D расстановке требуется изменить положение стула (1), поставив его вровень со столом (2).

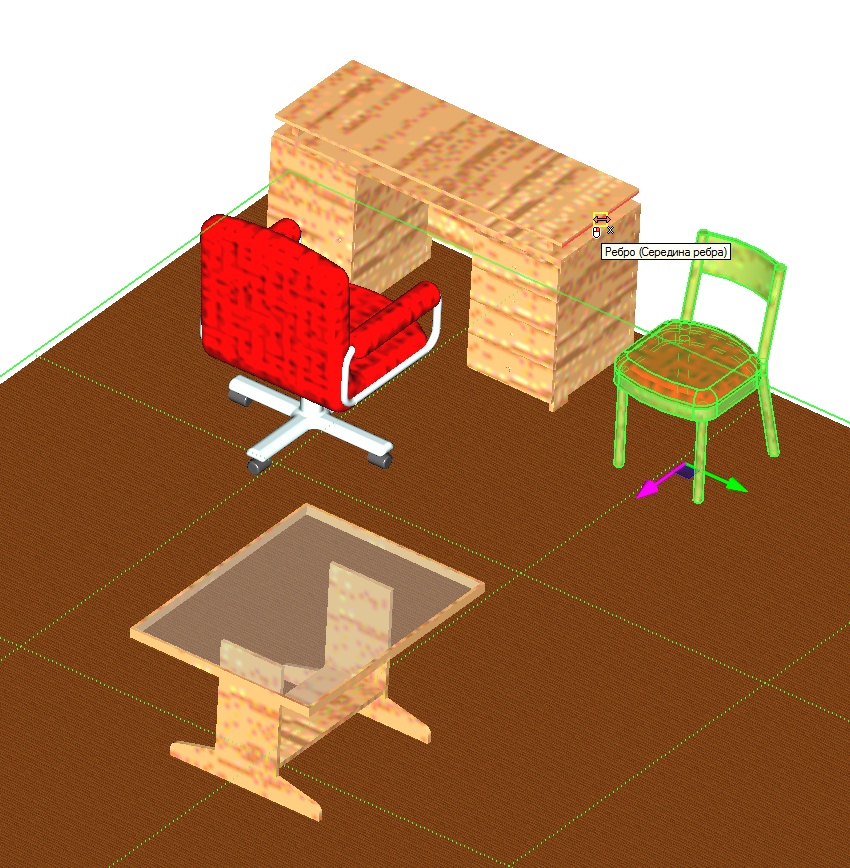

Вызовем команду Преобразования. Выделим стул (1) для преобразования. После этого на манипуляторе выделим ось X, вдоль которой будет происходить перемещение. Далее с помощью курсора на столе (2) выберем середину ребра, к которой будет привязана координата X перемещаемого стула. При нажатии стул (1) переместится в новое положение.

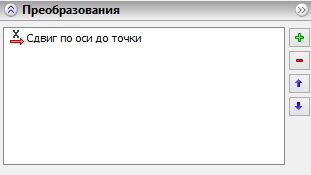

Во вкладке Преобразования появится новая запись.

Закончим ввод .

В дальнейшем при изменении положения стола стул переместится в соответствии с новым положением середины ребра стола.
