Сглаживание 3D пути

Вызов команды:

Сглаживание позволяет скруглить углы в вершинах пути.

Команда Сгладить 3D путь является подрежимом общей команды Модификация 3D пути, добавляющим модификацию соответствующего типа. Вкладки Основные параметры и Преобразования, отображаемые в верхней части окна параметров команды, являются общими для всех модификаций и описаны в описании команды Модификация 3D пути. Вкладка Сглаживание, содержащая параметры текущей модификации, описана ниже.

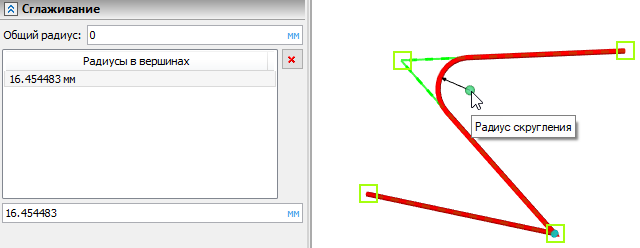

В верхней части вкладки параметров сглаживания после выбора пути можно задать Общий радиус, который будет применён ко всем вершинам. Ниже находится список исключений, т.е. вершин, к которым не применяется Общий радиус. Для добавления вершины в список нажмите на её манипуляторе, имеющем вид бирюзового шарика. Затем, перемещая мышь при зажатой , установите желаемый радиус скругления в выбранной вершине и отпустите . Вершина будет добавлена в список. Вершины в списке можно выбирать нажатием . В поле под списком можно ввести с клавиатуры точное значение радиуса для выбранной вершины. Для удаления вершины из списка исключений нажмите кнопку , расположенную справа от списка.
