Манипуляторы редактирования рабочей плоскости без вызова команд

Для удобства работы с рабочими плоскостями в T-FLEX CAD можно использовать специальные манипуляторы.

При выборе рабочей плоскости в 3D сцене в режиме ожидания команды на прямоугольнике её изображения появятся специальные манипуляторы.

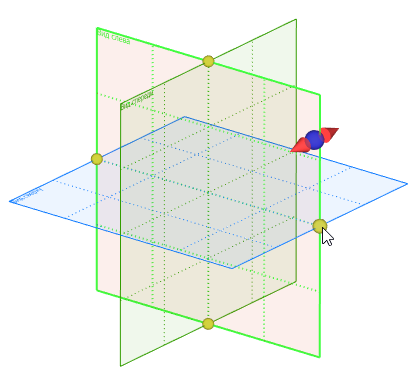

Маленькие манипуляторы в виде шариков, расположенных в серединах сторон прямоугольника рабочей плоскости, позволяют быстро изменить видимые границы рабочей плоскости.

При подведении курсора к такому манипулятору он немного увеличивается в размере. Работать с манипулятором можно двумя способами. Во-первых, можно, указав на манипулятор, нажать . Выбранная граница плоскости начнёт двигаться вслед за курсором. Повторное нажатие зафиксирует новое положение границы рабочей плоскости. Второй способ – указав на манипулятор, нажать  и, не отпуская нажатой клавиши мыши, переместить выбранную границу плоскости в нужное положение. В этом случае для фиксации нового размера рабочей плоскости достаточно отпустить нажатую клавишу мыши.

В обоих случаях при активизации манипулятора в системной панели появляются дополнительные элементы для точного задания нового положение редактируемой границы плоскости.

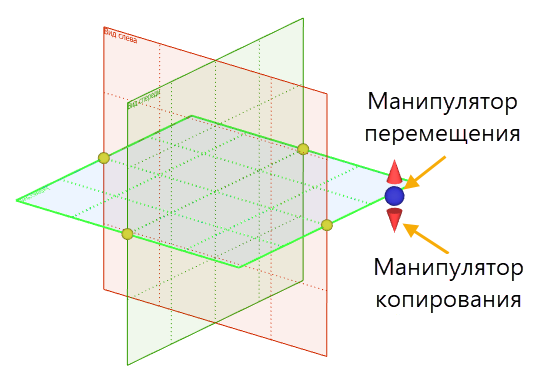

Большой манипулятор, появляющийся в том месте, где находился курсор на момент выбора рабочей плоскости, позволяет быстро перемещать плоскость, а также создавать новые рабочие плоскости. Данный манипулятор фактически состоит из двух: шар в центре – манипулятор перемещения – служит для перемещения выбранной плоскости параллельно её исходному положению; конусы – манипуляторы копирования – позволяют создать новые плоскости, параллельные выбранной.

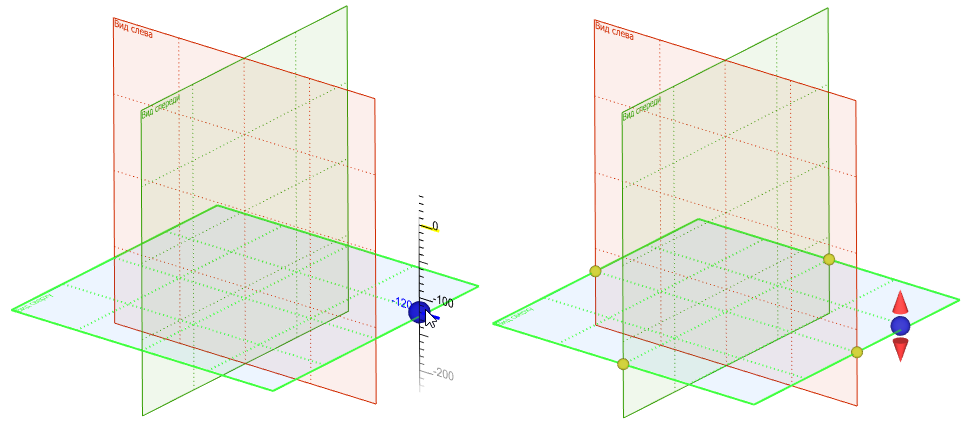

После активизации манипулятора перемещения плоскости изображение редактируемой плоскости начинает динамически перемещаться вслед за курсором. Рядом прорисовывается линейка, отслеживающая величину смещения плоскости. После повторного нажатия  (или после отжатия нажатой клавиши мыши) рабочая плоскость перемещается в заданное положение. Как и в случае изменения границ плоскости, точное значение смещения можно задать в системной панели или панели фильтров.

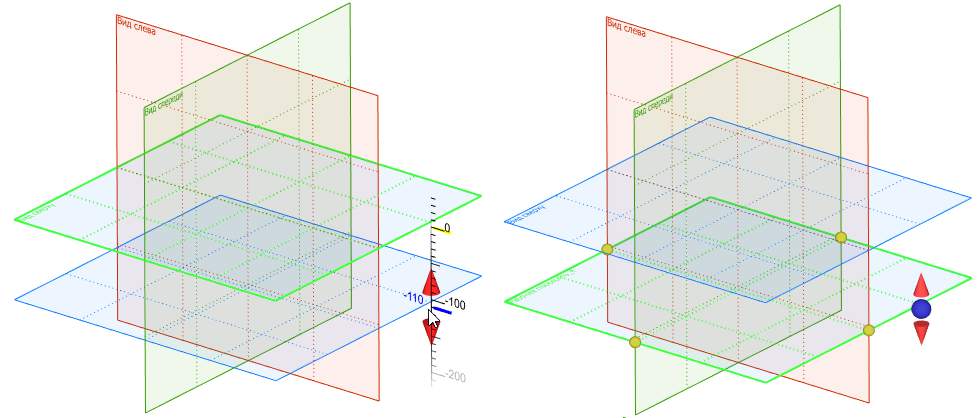

Работа с манипулятором копирования осуществляется схожим образом. Отличие только в том, что в результате в заданное положение помещается не исходная плоскость, а её копия. Таким образом можно создавать любое количество параллельных плоскостей.
