Работа с рабочими плоскостями с помощью линеек 3D окна

При работе в 3D окне с включенными линейками существуют дополнительные возможности для быстрого перемещения и копирования рабочих плоскостей.

Видимостью линеек в 3D окне можно управлять с помощью команды Линейка из вкладки ленты Вид, группы Окно.

Линейки в 3D окне позволяют быстро оценивать размеры и расстояния в 3D сцене. Координаты, отображаемые на линейках, представляют собой координаты на воображаемой плоскости, параллельной плоскости экрана.

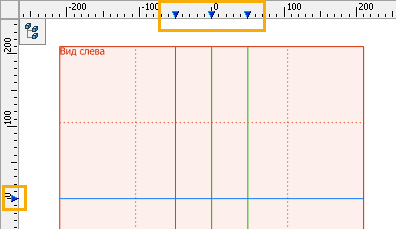

В случае, когда рабочая плоскость расположена ортогонально плоскости текущего 3D вида и занимает в нём вертикальное или горизонтальное положение, специальная метка-маркер на линейке ( или ) отмечает положение рабочей плоскости.

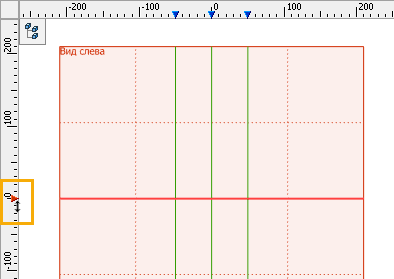

Метка рабочей плоскости тесно связана с самой рабочей плоскостью. При поведении курсора к знаку метки она меняет цвет на красный. При этом подсвечивается и сама рабочая плоскость. Нажатие  на знаке метки вызывает контекстное меню для плоскости, соответствующей данной метке.

При выборе метки с помощью активизируется режим перемещения/копирования рабочей плоскости.

Перемещение выбранной плоскости осуществляется, если после выбора метки с помощью  передвигать курсор, не отпуская нажатой клавиши мыши. Для фиксации нового положения рабочей плоскости достаточно отпустить клавишу мыши. Точное значение смещения можно задать в системной панели или панели фильтров.

Создание новой рабочей плоскости – копирование – происходит, если после выбора метки с помощью  нажатую клавишу мыши отпустить. Повторное нажатие  в этом случае зафиксирует положение уже новой рабочей плоскости – копии исходной.

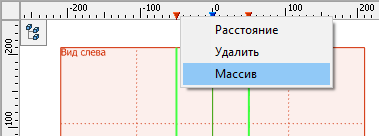

Используя клавиши <Shift> и <Ctrl>, можно выбрать сразу несколько меток. Перемещение и копирование в случае множественного выбора осуществляются так же, как и при выборе одной метки. В контекстном меню будут доступны дополнительные команды:

•Расстояние (доступна только при выборе двух меток) – команда для быстрого изменения расстояние между рабочими плоскостями. При вызове команды появляется окно Расстояние, в котором необходимо указать требуемое значение расстояния. После нажатия OK система смещает соответствующие рабочие плоскости таким образом, чтобы расстояние между ними стало равно заданному;

•Равномерно (доступна при выборе трёх и более меток) – данная команда смещает плоскости, связанные с выбранными метками, таким образом, чтобы расстояние между всеми соседними плоскостями стало одинаковым;

•Массив – создать массив плоскостей (только при выборе двух меток плоскостей).

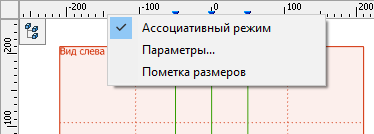

В контекстном меню линейки 3D окна доступны две дополнительных команды – Ассоциативный режим и Пометка размеров.

Флажок Ассоциативный режим управляет режимом создания рабочих плоскостей с помощью меток на линейках. При установленном флажке новая рабочая плоскость создаётся со смещением относительно исходной рабочей плоскости. При отключенном флажке положение новой плоскости будет зафиксировано в абсолютных координатах, без привязки к исходной рабочей плоскости.

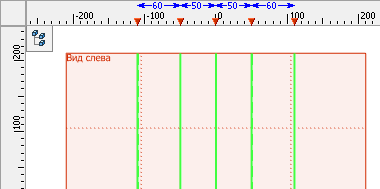

Режим Пометка размеров управляет отображением расстояний между плоскостями. При включенном флажке на линейке в виде размеров показываются расстояния выбранных рабочих плоскостей между собой (если выбрано несколько) и до крайних рабочих плоскостей по данной оси.
