Булевы операции между поверхностями с указанием нормалей

Одной из возможностей применения булевых операций между телами-поверхностями является создание углов. Для этого тела-поверхности в команде должны пересекаться и для них должны быть указаны направления нормалей. В зависимости от направления нормалей к поверхностям тел-поверхностей и типа применяемой булевой операции получаются различные результирующие тела-поверхности. При этом сохраняются направления нормалей на результирующем теле.

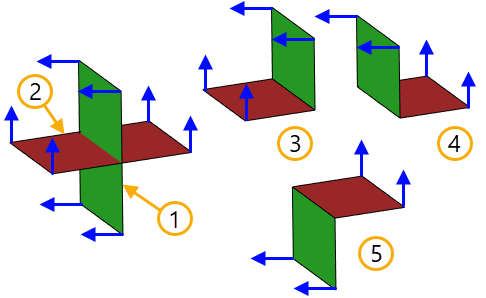

1. Первый операнд

2. Второй операнд

3. Результат булевой операции Сложение, включена опция Интерпретация операндов > Первых, Вторых > Против направления нормали

4. Результат булевой операции Вычитание, включена опция Интерпретация операндов > Первых, Вторых > Против направления нормали

5. Результат булевой операции Пересечение, включена опция Интерпретация операндов > Первых, Вторых > Против направления нормали
