Общие параметры команд листового металла > КНС

Коэффициент нейтрального слоя. Определяет значение и способ задания коэффициента нейтрального слоя при гибке и последующем разгибании детали. Параметр необходим для всех операций, которые имеют развёртку. Под нейтральным слоем понимается продольное сечение заготовки, геометрические размеры которого не изменяются при гибке.

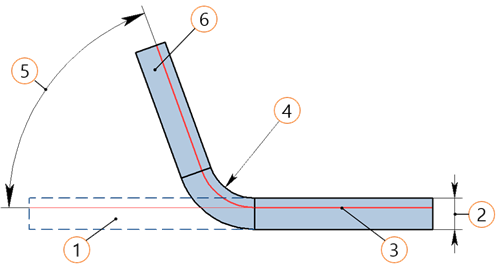

1 – Заготовка; 2 – Толщина заготовки; 3 – Нейтральный слой; 4 – Радиус сгиба; 5 – Угол сгиба; 6 – Согнутая заготовка

Значение КНС может либо устанавливаться пользователем, либо определяться системой автоматически на основании таблицы зависимости КНС от отношения радиуса сгиба к толщине заготовки. Способ задания определяется выпадающим списком. Для автоматического определения КНС необходимо выбрать опцию Из таблицы. Другая опция позволит установить произвольное числовое значение в диапазоне от 0 до 1. При значении «0» нейтральный слой совпадает с гранью заготовки, выбранной для создания гибки, при значении «1» нейтральный слой совпадает с противоположной гранью заготовки.

Таблица для определения КНС хранится в документе модели. Просмотреть и изменить таблицу можно в окне диалога параметров по умолчанию для листового металла.
