Разновидности 3D сварных швов: По пути

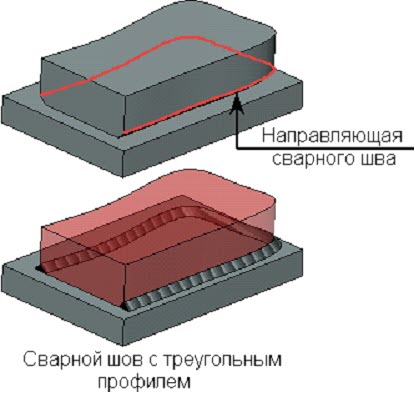

При создании сварного шва по пути тело сварного шва создаётся перемещением профиля шва вдоль произвольной направляющей. Направляющая шва может быть замкнутой.

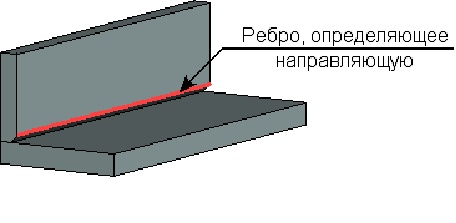

В качестве направляющей можно указывать рёбра, 3D пути, 3D профили и т.п. Направляющую можно задать набором 3D элементов (рёбер, путей и т.п.), при условии, что все выбранные элементы образуют непрерывную последовательность.

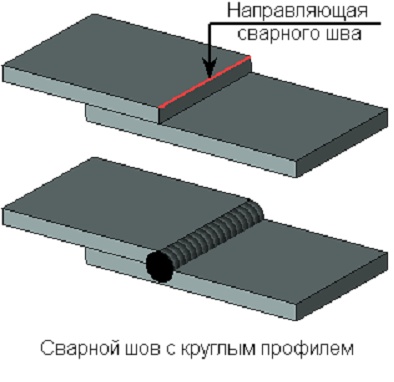

Форма профиля выбирается из вариантов, предлагаемых системой: окружность или равнобедренный треугольник. Для круглого профиля шва указывается радиус, для треугольного профиля – размер боковой стороны и величину угла между боковыми сторонами.

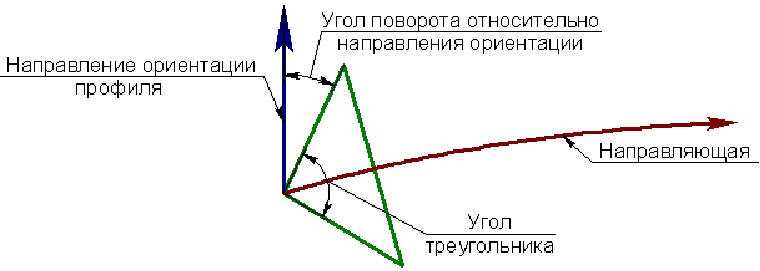

Для точной ориентации треугольного профиля дополнительно нужно указать направление ориентации профиля и угол поворота профиля относительно этого направления. При построении шва вершина треугольника совмещается с точкой на направляющей, а одна из сторон треугольника – с заданным вектором направления, а затем профиль доворачивается на требуемый угол.

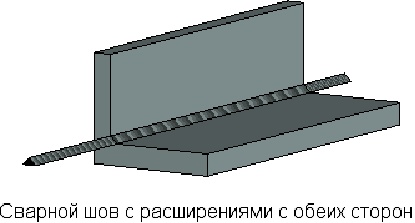

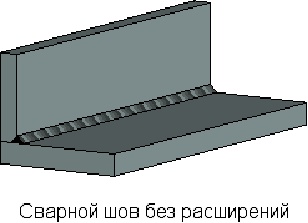

Длина создаваемого сварного шва равна длине направляющей. В ситуациях, когда необходимо создать шов длиннее направляющей, можно указать величину расширений на концах направляющей. Тело сварного шва будет удлиненно по касательным к направляющей в её конечных точках на величину заданных расширений.
