Создать разделение

После вызова команды необходимо выбрать объект разделения в 3D сцене или дереве модели с помощью следующей опции автоменю:

Выбранный объект отображается в поле Исходная операция окна параметров команды. С помощью кнопки Очистить , расположенной в правой части поля, можно отменить выбор объекта и выбрать новый.

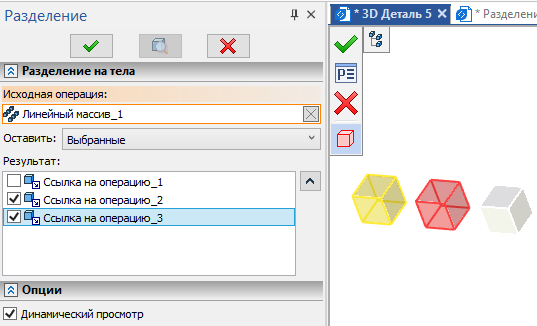

После выбора исходной операции в поле Результат отображается список частей, на которые её можно разделить ( Ссылка на операцию_№). Для каждой части в списке доступен свой флаг. По умолчанию все флаги установлены. Над списком частей расположен выпадающий список Оставить, в котором доступны следующие опции:

•Выбранные
Части с установленными флагами сохраняются после подтверждения создания операции, остальные удаляются.

•Все, кроме выбранных
Части со снятыми флагами сохраняются после подтверждения создания операции, остальные удаляются.

При включенном динамическом просмотре части подсвечиваются в 3D сцене. Часть, выбранная в списке, подсвечивается красным цветом (независимо от того, будет ли она удалена или сохранена), сохраняемые части - жёлтым, удаляемые части - белым.
