Параметры спецификации предыдущих версий > Колонки

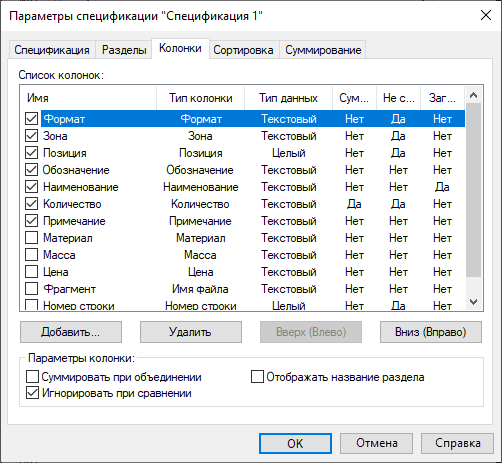

Вкладка Колонки диалога параметров спецификации предыдущих версий позволяет пользователю сформировать набор колонок таблицы спецификации. Вкладка содержит список колонок в котором, помимо колонок, отображаемых в данный момент в текущей спецификации, доступны различные стандартные колонки. Все отмеченные флагами колонки будут включены в таблицу спецификации. Порядок расположения колонок в таблице соответствует порядку записей в списке колонок. Для изменения положения имени колонки в списке используйте графические кнопки Вверх (Влево), Вниз (Вправо).

Для текущей колонки можно задать следующие параметры:

Суммировать при объединении. При установленном параметре в случае объединения записей таблицы спецификации значения данной колонки будут суммироваться (например, значение колонки Количество суммируется при наличии в сборке одинаковых деталей).

Игнорировать при сравнении. При установленном параметре содержимое колонки не учитывается при сравнении записей таблицы.

Отображать название раздела. При установленном флаге название раздела будет располагаться в текущей колонке таблицы спецификации.

Для объединяемых записей в колонку с флагами Суммировать или Игнорировать при сравнении нельзя задать текст (выражение), содержащий ассоциативную (т.е. изменяемую в зависимости от параметров сборки) переменную. Такая переменная при объединении будет преобразована в константу.

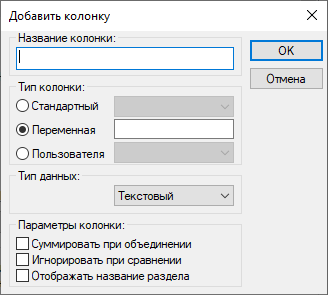

Для создания новой колонки нажмите кнопку Добавить. На экране появится следующее окно диалога:

Укажите тип колонки:

•стандартный. При создании данного типа колонки выберите одно из полей базы данных спецификации из списка. Имя колонки по умолчанию совпадает с именем выбранного поля, но при необходимости пользователь может задать произвольное имя колонки. При необходимости таблица спецификации может включать в себя две колонки, содержащие одно поле базы данных (например, можно получить колонку, содержащую массу одной детали, и колонку, содержащую суммарную массу деталей). Если в списке колонок есть запись с совпадающим именем поля, то система выдает предупреждение об ошибке.

•переменная. В данном поле можно указать имя переменной, значение которой будет храниться в базе данных и заноситься в создаваемую колонку. По умолчанию именем колонки будет строка «Переменная 'имя переменной'», но при необходимости пользователь может задать произвольное имя колонки. В колонке будут заполняться только ячейки, соответствующие фрагментам, в которых существует переменная с указанным именем. При несовпадении типов данных переменной и поля базы данных система автоматически выполняет преобразование типов данных.

•пользователя. Для данного типа колонки вы должны выбрать из списка или ввести название колонки  и тип данных. Список дополнительных имен колонок по умолчанию задаётся в файле Program\BOM Custom Data.txt. При вводе произвольного имени колонки возможно два случая:

•если в документах фрагментов были заданы данные с таким же именем, то создаваемая колонка будет содержать данные фрагментов.

•если пользователь создаёт колонку с уникальным именем, то данные в неё будут вводиться вручную. Для этого в режиме редактирования спецификации выделите колонку и отмените для неё режим Автоматическое поле, установленный по умолчанию.

При выборе типа данных вы можете указать одно из значений:

•текстовый;

•вещественный;

•целый.

Также при создании колонки устанавливаются перечисленные выше параметры (суммировать при объединении, игнорировать при сравнении, отображать название раздела).

Удаление колонки. Для удаления колонки укажите на неё курсором мыши, нажмите (выбранная колонка подсветится), а затем нажмите кнопку Удалить и подтвердите удаление. При удалении колонки её имя исключается из списка колонок, и соответствующее поле удаляется из базы данных.
