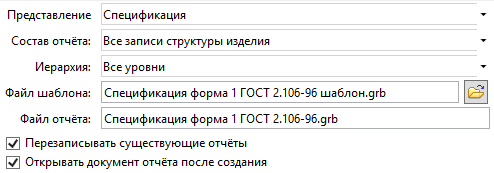

В левой нижней части вкладки Отчёты окон
Типы состава изделия и
Параметры состава изделия можно задать следующие параметры отчёта для генератора, выбранного в списке выше.
Представление
Задаёт представление, данные которого будут выводиться в отчёт. При выборе варианта По умолчанию используется представление, в свойствах которого установлен одноимённый флаг. Если флаг установлен одновременно для нескольких представлений, то будет использовано то из них, которое находится выше в списке представлений. Если флаг По умолчанию не установлен ни для одного представления, то будет использовано первое представление с установленным флагом
Использовать для простановки позиций. Если ни тот, ни другой флаг не установлены ни для одного представления, то будет использовано представление, находящееся на верхней строке списка представлений.
Состав отчёта
Задаёт режим вывода данных в отчёт. Если задано Все записи состава изделия, то в отчёт будут выведены все данные. Если Только выбранные записи, то в отчёт будут выведены данные выбранной «ветви» дерева состава изделия. Это позволяет создавать отчёты для вложенных сборочных единиц в файле основной сборки.
Иерархия

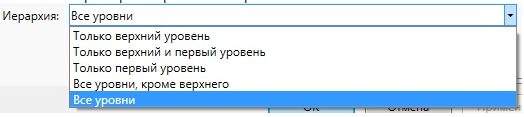

Задаёт, какие уровни дерева состава изделия будут выводиться в отчёт. Корневая запись дерева считается нулевым уровнем. Имеется несколько вариантов значений:
Файл шаблона
Здесь задаётся имя файла шаблона отчёта. Для выбора файла предназначена кнопка
.
Правила создания шаблонов описаны в разделе Создание шаблона отчёта.
Файл отчёта
Задаёт имя файла, в который будет сохраняться отчёт, при его создании в отдельном документе.
Файл отчёта будет сохранен в ту же папку, где находится файл состава изделия.
Перезаписывать существующие отчёты
Если флаг установлен, то при создании нового отчёта этим же генератором отчёта, новый отчёт заменит существующий в документе. Если флаг снят, то при создании нового отчёта всегда будет создаваться новая таблица.
Открывать документ отчёта после создания
Флаг учитывается при создании отчёта в отдельном документе. Если флаг установлен, то после создания файл с отчётом будет открыт. Если снят - активным останется документ сборки.
