Служебные колонки состава изделия

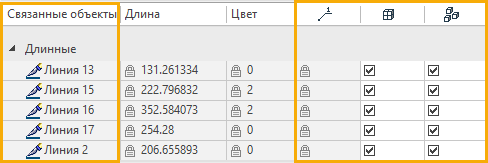

Помимо колонок, создаваемых и настраиваемых пользователем, в любом составе изделия всегда присутствуют служебные колонки, автоматически формируемые системой. Такие колонки не отображаются на вкладке Колонки окон Типы состава изделия и Параметры состава изделия, и их свойства нельзя изменить. Доступны следующие служебные колонки:

•Связанные объекты
Содержит имя элемента модели или чертежа, на основе которого создана текущая запись состава. При создании записей на основе фрагментов, рядом с именем располагается иконка документа фрагмента. При создании записей на основе элементов других типов, а также если для фрагмента не создана иконка документа, рядом с именем располагается иконка, соответствующая типу элемента. Если запись не связана ни с каким элементом, то колонка будет пустой.

Позиция
Содержит номер позиции записи, который потом можно проставить на сборочном чертеже. Принцип нумерации позиций зависит от различных параметров состава изделия.

Включать в отчёты/спецификации текущего документа
Если снять флаг, запись будет игнорироваться при создании отчётов и спецификаций в текущем документе.

Включать при вставке в сборку
Если снять флаг, то при вставке текущего документа в сборку в качестве фрагмента выбранная запись состава изделия фрагмента не будет включена в составы изделия сборки независимо от параметров включения, установленных для фрагмента.

Колонка Связанные объекты не имеет категории.

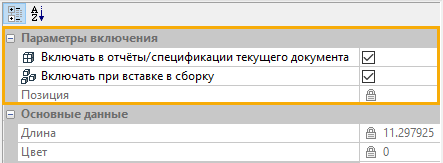

Остальные служебные колонки имеют категорию Параметры включения.

См. также:

•Разделы спецификации
