Метки результатов измерения

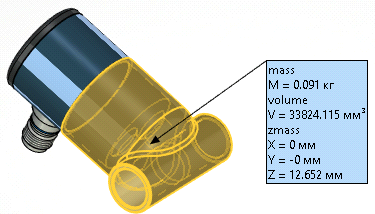

Метки - это специальные выноски в 3D сцене, содержащие краткую информацию о параметрах измеряемых элементов. Для некоторых измерений метки содержат поясняющие графические элементы.

Для отображения меток необходимо установить флаг Показывать метки в нижней части раздела Измерение окна параметров команды Измерить.

При установленном флаге в 3D сцене будут отображаться метки для параметров, выбранных в списке результатов измерения. Для некоторых параметров метки недоступны. В 2D окне метки не отображаются.

При выборе в списке результатов отношений между элементами, помимо выбранных отношений, в отдельных метках дополнительно отображаются параметры каждого измеряемого элемента, на основе которых рассчитаны эти отношения.

Объединять метки

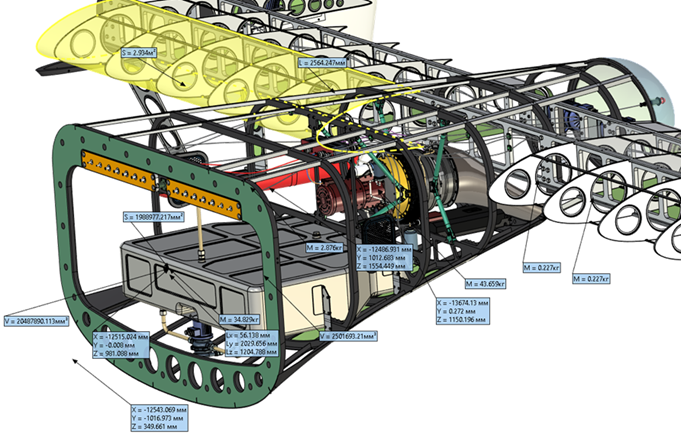

По умолчанию, если выбрать метки нескольких параметров в списке результатов измерения при помощи <Ctrl>+ или <Shift>+, для каждого параметра будет показана отдельная метка. Если установить флаг Объединить метки, расположенный над списком результатов измерения, то все выбранные параметры будут отображаться в одной метке.
