Общие команды контекстных меню в окне "Меню документов"

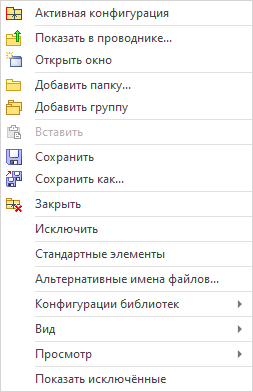

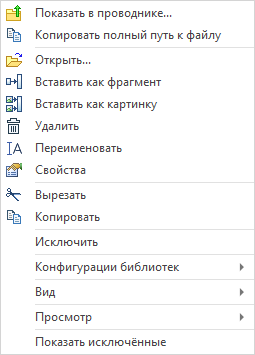

В этом разделе описаны команды, которые присутствуют в контекстном меню различных элементов, отображаемых в окне Меню документов.



Открыть окно

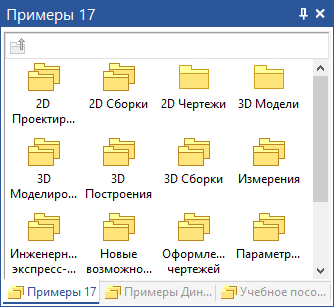

Эта команда появляется в контекстном меню библиотеки или группы. Открывается отдельное окно библиотеки. Можно также просто перетащить иконку нужной библиотеки из меню документов в рабочее окно документа c нажатой . Отдельные окна можно открывать сразу для нескольких библиотек. Как и любые служебные окна T‑FLEX CAD, окна библиотек можно объединять в общее окно с закладками.

Добавить папку / Добавить группу . Используется для добавления новой библиотеки/группы библиотек. Команды доступны в контекстном меню конфигурации или группы библиотек.

При создании библиотеки необходимо выбрать папку на диске, в котором хранятся необходимые файлы.

Показать в Проводнике

Команда доступна в контекстном меню конфигураций, библиотек и файлов. После активации команды открывается папка Windows, в которой располагается выбранная конфигурация, библиотека или файл.

Удалить

Эта команда позволяет удалять группы, библиотеки или файлы.

При удалении группы библиотек, все вложенные в неё библиотеки и группы библиотек остаются в конфигурации.

При удалении библиотеки, связанная с библиотекой папка не удаляется с компьютера.

При удалении файла, он удаляется не только из меню документов, но и из связанной с библиотекой папки.

Переименовать

Команда позволяет изменить имя библиотеки, группы библиотек или файла.

Конфигурация библиотек

Набор команд, позволяющий работать с конфигурациями библиотек.

Новая
Создание новой конфигурации библиотек. После вызова команды появляется диалог, в котором нужно присвоить имя файла для новой конфигурации и указать место на диске, куда будет произведено сохранение.

Открыть
Эта команда открывает файл конфигурации библиотек. В окне Меню документов может быть открыто несколько конфигураций.

Сохранить все
Сохранение всех открытых конфигураций библиотек.

Закрыть все
Эта команда закрывает все открытые конфигурации библиотек. В случае, если были внесены изменения в какую-либо конфигурацию библиотек, перед закрытием будет задан вопрос о сохранении изменений.

Вызывать команды для работы с конфигурациями и библиотеками можно также из главного меню Файл > Библиотеки.

Необходимо учитывать, что если на экране нет окна Меню документов, то операции создания и загрузки конфигураций библиотек не будут заметны явно, пока пользователь не выведет на экран окно Меню документов.

Исключить/Показать

Опция Исключить позволяет скрыть выбранные файлы и папки. Опция Показать позволяет вновь показать скрытые элементы в меню документов.

Показать исключённые/Скрыть исключённые

Если включена опция Показать исключённые, то скрытые элементы отображаются в меню документов серым цветом. Чтобы скрыть их вновь используется опция Скрыть исключённые.

Вид:

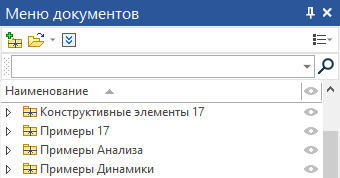

•Дерево
В этом режиме отображаются конфигурации, группы библиотек, библиотеки и файлы, расположенные в заданной иерархии.

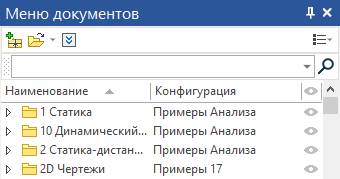

•Только библиотеки
В этом режиме отображаются только библиотеки и их содержимое.



Просмотр

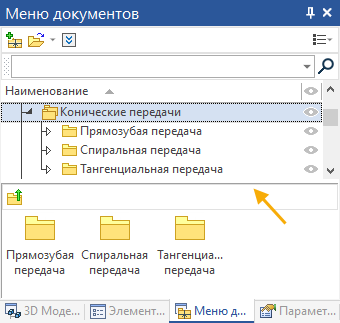

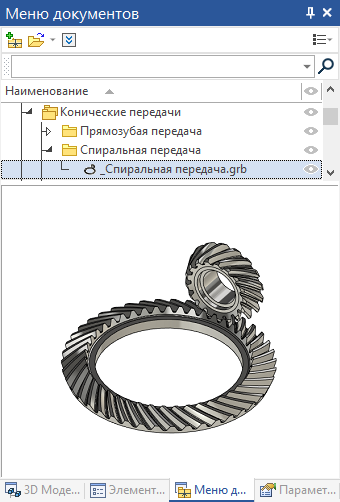

В окне меню документов имеется возможность открыть дополнительное окно просмотра. В окне просмотра можно увидеть изображение файла или содержимое библиотек и групп библиотек.

Расположением окна просмотра можно управлять, выбирая тип разделения окон: вертикальное или горизонтальное.



Необходимо учесть, что для того, чтобы в окне предварительного просмотра появилось изображение, его необходимо предварительно создать. Изображение может быть сохранено либо в растровом формате, либо в векторном. Для различных чертежей может быть удобна различная форма сохранения изображения просмотра. Задать параметры сохранения просмотра чертежа можно в команде Задать параметры документа, на закладке Сохранение в разделе Просмотр.

Более подробную информацию о сохранении изображения для просмотра или иконки можно найти в главах Просмотр и Иконки документа .

Регулировать размер окна просмотра или скрыть его можно перемещая полосу разделения.

Показать невидимые элементы/ Скрыть невидимые элементы . Опция появляется в автоменю в случае, если в Меню документов имеются невидимые элементы. Она позволяет отображать/скрывать их в списке.
