Экспорт сценария разборки

Вызов команды:

Команда позволяет экспортировать сценарий разборки в 3D форматы *.wrl, *.x3d, *.pov, *.u3d, *.pdf, *.gltf.

Экспортируется сценарий, выбранный на момент вызова команды в выпадающем списке Сценарий разборки на вкладке ленты Управление разборкой. Вкладку можно вызвать с помощью команды Разборка.

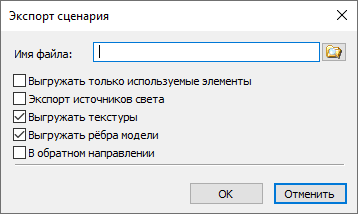

При вызове команды появляется окно Экспорт сценария.

В поле Имя файла отображается путь к создаваемому файлу. Выбрать имя файла, путь к папке для хранения и формат файла можно с помощью кнопки . Ниже доступны следующие флаги:

•Выгружать только элементы, используемые в сценарии
При установленном флаге все не участвующие в сценарии элементы не будут загружены в файл.

•Экспорт источников света
В экспортируемый файл будут включены источники света.

•Выгружать текстуры
В файл будут выгружены текстуры объектов. В противном случае текстуры не будут добавлены в файл и вместо них будет отображаться материал тела.

•Выгружать рёбра модели
При установленном флаге выгружаются рёбра модели. Когда флаг снят, экспортируется безрёберное изображение. Этот флаг доступен только для форматов *.wrl и *.x3d.

•В обратном направлении
Сценарий будет экспортирован в обратном направлении.
