Изменение и перезадание элементов

В системе доступны команды Изменить и Перезадать. Разница между ними будет показана на примере параллелепипеда, представленного на рисунке ниже.

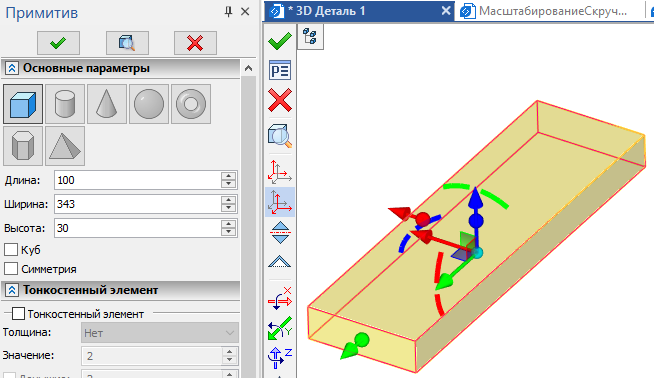

Изначальное создание параллелепипеда

Изменение элементов

В контекстном меню 2D и 3D элементов имеется команда Изменить. Данная команда временно откатывает модель до состояния, существовавшего на момент создания выбранного элемента, и запускает команду, использовавшуюся для создания этого элемента. При этом параметры команды создания элемента изначально соответствуют изменяемому элементу.

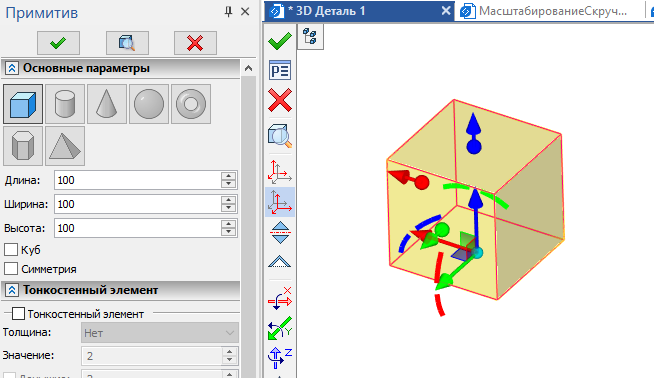

Результат применения команды Изменить к ранее созданному параллелепипеду

Перезадание элементов

В контекстном меню любого 3D элемента имеется команда Перезадать. Данная команда временно откатывает модель до состояния, существовавшего на момент создания выбранного элемента, и запускает команду, использовавшуюся для создания этого элемента. При этом параметры команды создания элемента изначально сбрасываются к значениям по умолчанию. Обычно эта команда применяется вместо того, чтобы просто удалить элемент и создать новый, если требуется сохранить его старый идентификатор, имя и последующие связи, поскольку он может еще где-то использоваться.

Результат применения команды Перезадать к ранее созданному параллелепипеду

Перезадать можно не только операции и построения, но и геометрические элементы.

Перезадание геометрических элементов

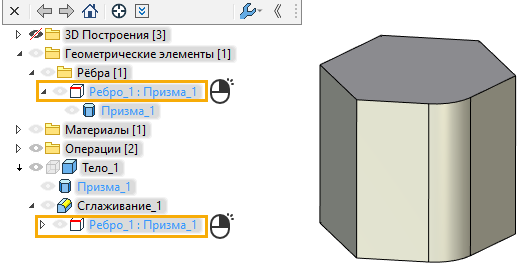

При использовании в операциях 3D моделирования граней, рёбер и вершин в качестве опорной геометрии ссылки на выбранные элементы добавляются в дерево модели. Они отображаются как в составе созданной на их основе операции, так и отдельно в папке Геометрические элементы.

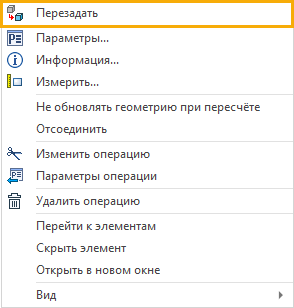

Если после создания операции необходимо заменить выбранный ранее геометрический элемент на другой, то это можно сделать без непосредственного изменения созданной операции. Для этого предназначена команда Перезадать, доступная в контекстном меню геометрического элемента.

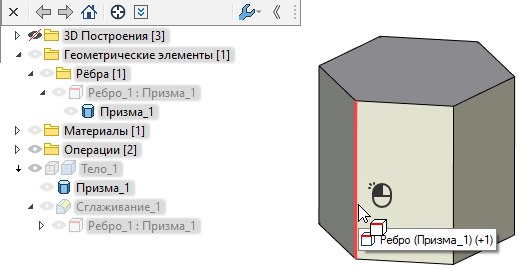

После вызова команды Перезадать модель временно откатывается до состояния, существовавшего на момент создания ссылки на перезадаваемый элемент. На панели фильтров активируется фильтр выбора геометрических элементов соответствующего типа, после чего следует выбрать нажатием новый элемент в 3D сцене и подтвердить перезадание .

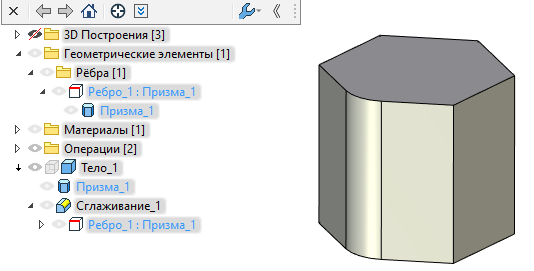

После подтверждения перезадания откат модели завершается, а операция перестраивается на основе нового выбранного геометрического элемента.

Также можно Отсоединить геометрический элемент, превратив его в ссылочный.

Изменить операцию

В контекстном меню граней, рёбер, вершин, циклов доступна команда Изменить операцию. Данная команда аналогична применению команды Изменить к операции, образовавшей выбранный элемент.

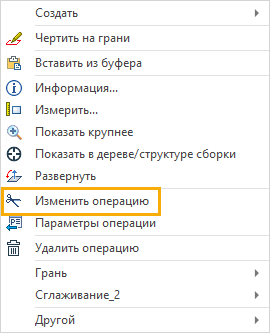

Нажмём в 3D сцене на грани, образованной операцией Вращение и выберем в появившемся контекстном меню пункт Изменить операцию.

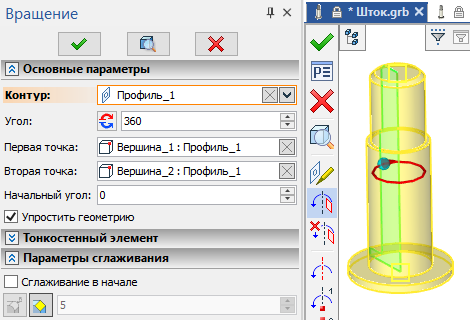

В результате запускается команда изменения операции Вращение.
