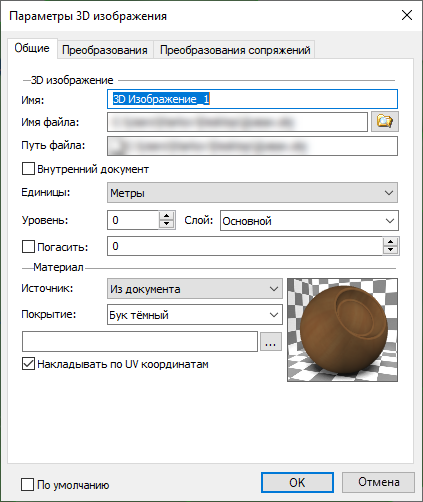

Параметры 3D изображений

Закладка Общие

•Имя. В данном поле можно задать имя операции.

•Имя файла. Данный параметр доступен после того как выбран файл для создания 3D изображения. В поле данного параметра автоматически или вручную заносится имя файла или путь к нему. Если имя файла не известно, то можно воспользоваться кнопкой с тремя точками. Если задать имя без пути, то следует указать расширение и в команде Задать установки системы (закладка Папки) установить директорию, в которой будет искаться файл.

•Путь файла. Этот параметр является информационным и показывает путь на файл, в котором хранится 3D изображение.

•Внутренний документ. Позволяет сделать 3D изображение вложенным.

•Единицы. Параметр задает единицы измерения для 3D изображения.

•Уровень. Слой. Общесистемные параметры.

•Погасить. Параметр, управляющий видимостью 3D изображения в сцене. При значении 0 изображение видно, при 1 - нет. Параметром можно управлять при помощи переменной.

•Материал (см. раздел 3D Изображение).

Закладка Преобразование

В данной закладке можно выполнить необходимые преобразования для 3D изображения (см. раздел Преобразование 3D элементов).

Закладка Преобразование сопряжений

В данной закладке можно удалить преобразования сопряжений, созданных после создания 3D изображения (см. раздел Перемещение сопряженных элементов).

Общие параметры

По умолчанию. Выбранная опция означает, что заданные общие параметры будут использованы для всех последующих операций.
