Проекция линий очерка на РП

При помощи данной режима команды Проекция элементов можно спроецировать по нормали на активную рабочую плоскость очерк граней тела. В фильтре выбора проецируемых элементов данной опции доступны только грани.

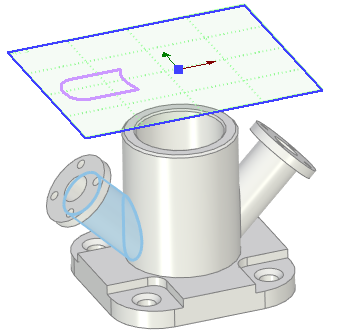

Например, построим проекцию очерка наклонной цилиндрической грани патрубка на горизонтальную рабочую плоскость. Для этого сначала делаем рабочую плоскость активной. Затем вызываем из ленты команду Проекция элементов и выбираем в окне параметров режим Проекция линий очерка элементов на рабочую плоскость. Далее выбираем нужную грань в 3D окне.

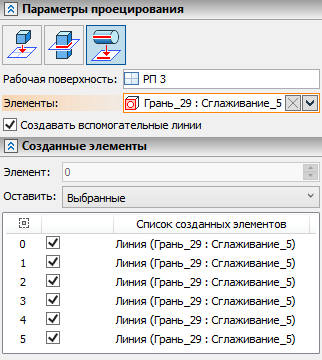

В окне параметров на вкладке Параметры проецирования в поле Рабочая поверхность отображается имя активной РП, а в поле Элементы - имена выбранных граней и их родительских операций. С помощью кнопок, расположенных в правой части поля Элементы, его можно Развернуть, Свернуть, Очистить или Удалить элемент из списка.

В нижней части вкладки доступен флаг Создавать вспомогательные линии. По умолчанию он установлен, в результате чего все создаваемые линии будут вспомогательными и не будут использоваться для создания 3D профилей.

Если нужен полный контур очерка выбранной грани, то на этом проецирование можно завершить с помощью или <Ctrl>+<Enter>.

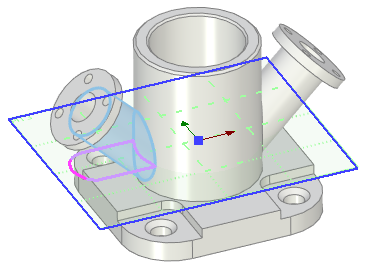

Активная рабочая плоскость может как пересекать грань, так и не пересекать. В любом случае будет построен полный контур очерка.

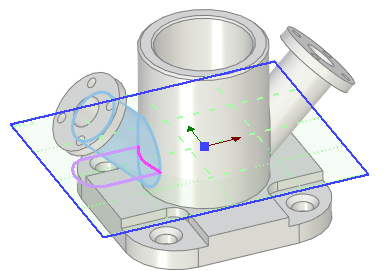

Если нужны не все линии очерка выбранной грани, то следует воспользоваться вкладкой Созданные элементы в окне параметров. В нижней части вкладки расположен список всех линий, создаваемых по умолчанию при проецировании выбранной грани. Нажатие на строке линии в списке выбирает её. Выбранная линия подсвечивается более ярким цветом в 3D окне. Также у каждой линии в списке есть флаг. В зависимости от состояния параметра Оставить и флагов линий, а также от того, какая линия выбрана в списке, по завершении команды (с помощью или <Ctrl>+<Enter>) могут быть созданы некоторые отдельные линии вместо полного контура очерка. В выпадающем списке параметра Оставить доступны следующие опции:

•Текущий

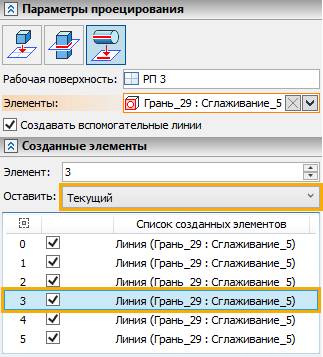

По завершении команды будет создана линия, строка которой выбрана в списке (независимо от состояния флагов линий). При выборе данной опции в верхней части вкладки Созданные элементы становится активным поле Элемент. Данное поле содержит порядковый номер линии, выбранной в списке. Изменение значения в поле переключает выбор в списке.

•Все
По завершении команды будут созданы все возможные линии независимо от состояния их флагов.

•Выбранные
По завершении команды будут созданы линии, флаги которых установлены.

•Все, кроме выбранных
По завершении команды будут созданы линии, флаги которых сняты.

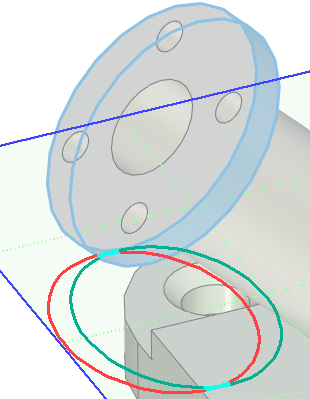

Проецируются не только внешние контуры габаритов граней, но и внутренние линии очерка граней, кроме тех, которые заслоняет сама грань. Это хорошо демонстрирует пример проекции очерка цилиндрической грани фланца патрубка. Линии красного цвета соответствуют очерку грани по верхнему ребру, линии зелёного цвета - очерку грани по нижнему ребру, на бирюзовом участке очерки обоих рёбер совпадают. Цвета линий на рисунке были изменены специально для пояснения принципа проецирования – подобная цветовая градация не является опцией команды.
