Находясь в режиме активной рабочей плоскости можно спроецировать на плоскость Грань, Ребро, Вершину, Профиль, Путь, 3D узел. Для этого в Ленте вызываем команду Проекция элементов и выбираем режим Проекция элементов на рабочую плоскость (активен по умолчанию).
Панель фильтров по умолчанию отображает перечень всех возможных для проецирования данным способом 3D элементов.

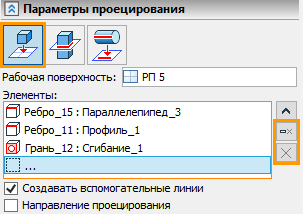

В параметрах команды нужно выбрать вариант проецирования (в данном случае первый), автоматически указывается активная рабочая плоскость, перечень выбранных элементов. Список выбранных элементов можно полностью очистить при помощи пиктограммы , или отменить выбор поэлементно при помощи .
Также доступны две опции: Создавать вспомогательные линии и Направление проецирования. В случае указания флага первой опции – все созданные при проецировании линии будут вспомогательными.
Если вторая опция не указана, то проецирование выполняется по нормали к рабочей плоскости. Если опция выбрана, то необходимо указать направление проецирования элемента на рабочую плоскость. Направление может задавать ребро, нормаль к грани или ось цилиндрической поверхности.

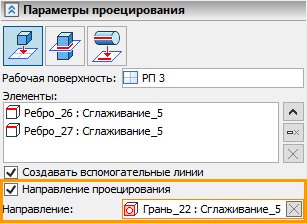

Например, можно спроецировать рёбра фланца патрубка в направлении его оси. Тогда в поле опции Направление проецирования нужно выбрать цилиндрическую грань: ось цилиндрической грани будет задавать направление проецирования.
В результате, на активной рабочей плоскости будут созданы проекционные линии. В данном случае вспомогательные – т.к. мы указали соответствующую опцию.

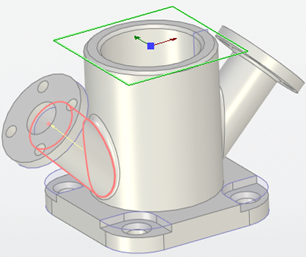

Проецирование по нормали (без использования опции Направление проецирования) |

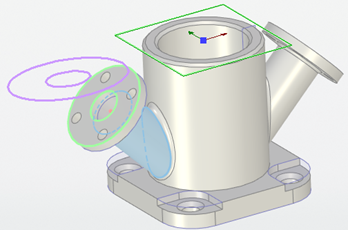

Проецирование по направлению (с использованием опции Направление проецирования) |
