Вращение |

|
Вращение |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
3D Модель > Операции > Вращение Рабочая плоскость > 3D Модель > Вращение |
Клавиатура |
Текстовое меню |
<3RO> |
Операции > Вращение |

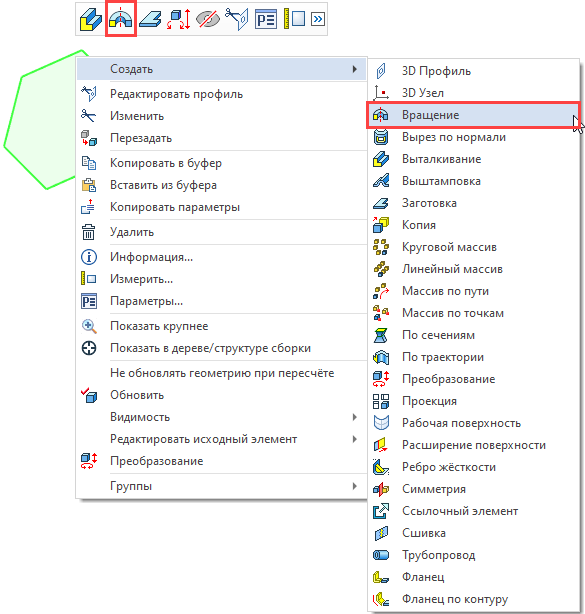

Вызов команды также доступен из динамической панели или из контекстного меню для выбранного контура, в режиме ожидания команды.
Операция Вращение позволяет создавать тела вращением формообразующего элемента (контура вращения) вокруг заданной оси на полный оборот (360°) или в пределах заданного сектора.
В качестве контура вращения можно использовать элементы проволочной геометрии (как плоские, так и пространственные), а также грани и ребра твердых тел и поверхностей. Также возможен множественный выбор нескольких элементов одного типа. Результатом операции может быть как твердое тело, так и поверхность в зависимости от выбранного контура и параметров тонкостенного элемента. Ось и сектор вращения можно задавать различными способами, в том числе привязкой к другими элементами модели. Привязки сохраняются после создания операции, так что при изменении исходных объектов, вращение автоматически перестроится в соответствии с изменениями объектов привязки. Дополнительные параметры операции позволяют задавать сглаживание рёбер результирующего тела.

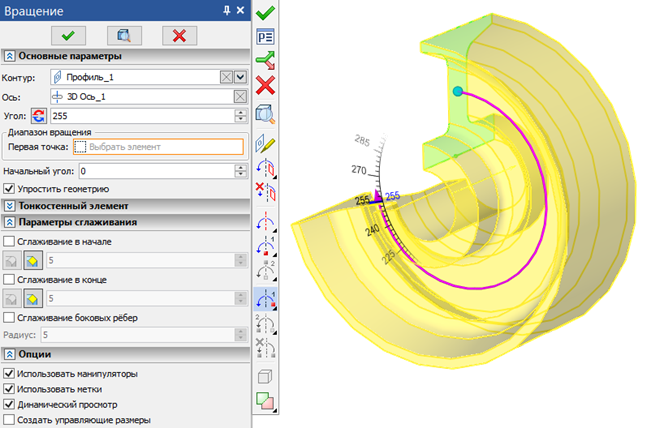

Диалоговое окно представлено ниже:
Основные темы в этом разделе:
