Плоскость обрезки

Обновлена команда Плоскость обрезки, применяемая для быстрого построения простых сечений плоскостью на 3D модели.

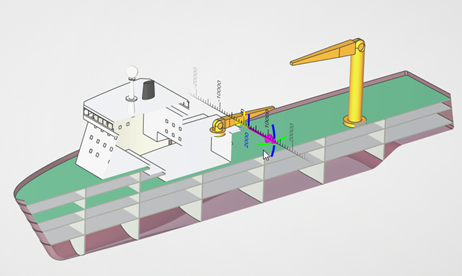

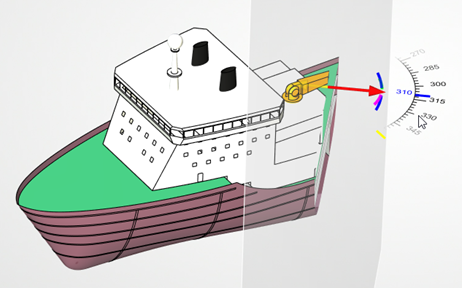

Добавлены стандартные манипуляторы перемещения и поворота плоскости обрезки с линейками и транспортирами.

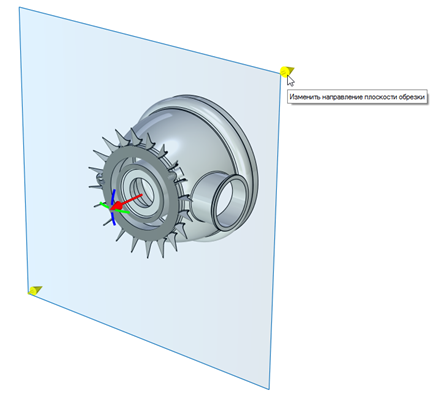

Добавлен манипулятор смены направления плоскости обрезки.

Добавлены стандартные виды для быстрого рассечения модели – Вид спереди, Вид справа, Вид сверху. Сечение по видам сзади, слева, снизу можно получить быстрым переключением манипулятора смены направления.

Опция Установить переименована В плоскости экрана.

Команда Плоскость обрезки работает в специальном режиме, который позволяет применить или отменить изменения. В этом режиме отображается секущая плоскость и доступны манипуляторы. При выходе из этого режима они скрываются. Команды подтверждения создания и отмены расположены в автоменю:

Секущая плоскость отображается постоянно – пока активен режим создания плоскости обрезки. Команда исключена из выпадающего меню.

При активации плоскости обрезки в сцене появляется манипулятор и секущая плоскость, активируется специальный режим. Опция Активна позволяет включить/выключить ранее установленный режим обрезки – т.е., зайти в его редактирование. Остальные опции создают плоскость обрезки заново.

При сохранении плоскости обрезки - выход из режима с подтверждением создания плоскости обрезки – для перемещения плоскости обрезки можно использовать CTRL+SHIFT+ЛКМ – как в предыдущих версиях системы.
