Сглаживание граней

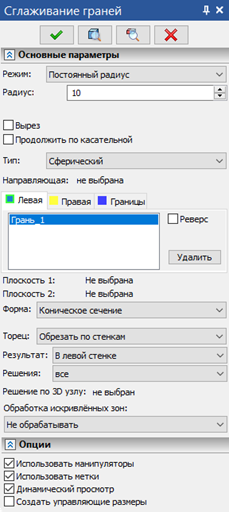

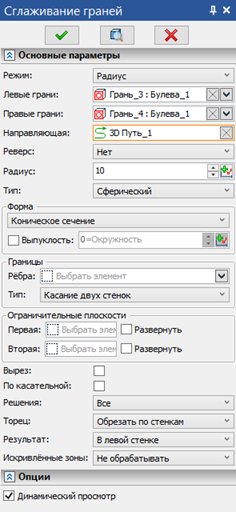

Проведена большая работа над командой Сглаживание граней. Полностью переработано диалоговое окно команды.

Переработана группа параметров Режим. Теперь вместо параметров Постоянный радиус, Переменный радиус и Постоянная ширина добавлены параметры Радиус, Смещение и Ширина:

Режим Радиус предназначен для создания симметричного скругления с постоянным или переменным радиусом. Переменное значение указывается с помощью построения графика.

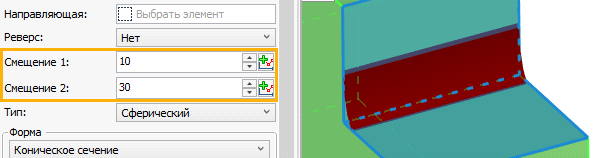

В режиме Смещение можно управлять смещением двух катетов по отдельности.

Режим Ширина позволяет создать скругление с постоянной шириной. Доступна настройка опции Отношение.

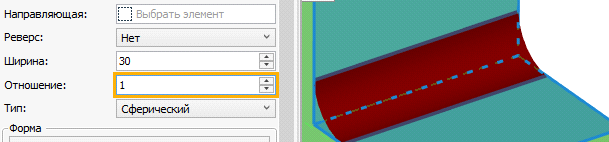

Если отношение равно 1 – скругление симметричное:

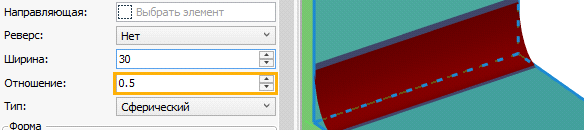

Если отношение < или > 1 – скругление несимметричное:

Также была переработана группа параметров Форма. Как и раньше, доступно три вида формы: Коническое сечение, Фаска и Непрерывная кривизна.

Существует две возможности построения конического сечения.

Первая – с выключенной опцией Выпуклость:

В этом случае будет строиться окружность если скругление симметричное, а если скругление несимметричное – эллипс.

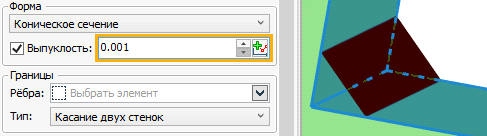

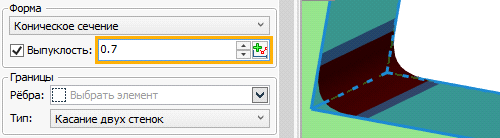

Вторая возможность построения конического сечения – с включенной опцией Выпуклость. В этом случае появится возможность задать значение вручную, либо задать график. Задать значение выпуклости можно от 0 до 1.

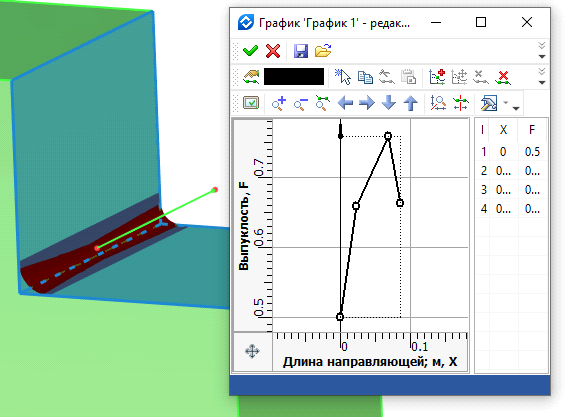

В случае задания графика необходимо будет указать направляющую.

Для формы Непрерывная кривизна появилась возможность выбрать Тип. Доступно два типа – Мягкость и Глубина. Мягкость работает аналогично предыдущей версии T-FLEX.

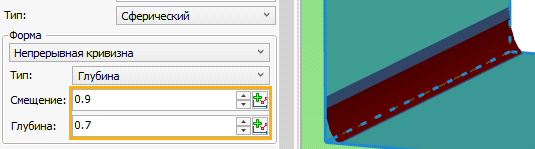

Для типа Глубина реализована возможность задания значения Смещения и Глубины. Для обоих вариантов можно задать как постоянное значение, так и значение с помощью графика.
