Заполнение области

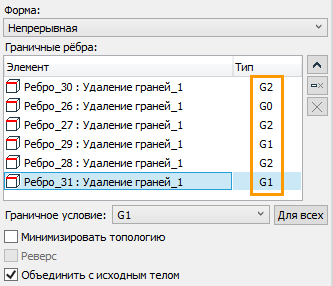

Команда переведена на новый стиль диалогов. Все выбранные рёбра отображаются в редактируемом списке. Для каждого ребра можно определить тип сопряжения поверхностей (граничное условие) : G0, G1, G2. По умолчанию строится сопряжение G2. Кнопка Для всех позволяет задать выбранный тип граничного условия для всех остальных рёбер.

Проанализировать гладкость перехода между поверхностями можно при помощи команды Кривизна поверхностей, которая отображает изменение кривизны поверхности.

Из рисунков видно, что при граничном условии G1 кривизна меняется резко. А при граничном условии G2 функция кривизны не имеет разрывов (за исключением мест, которые были получены при помощи других операций: сглаживание, выталкивание контура и т.д.).

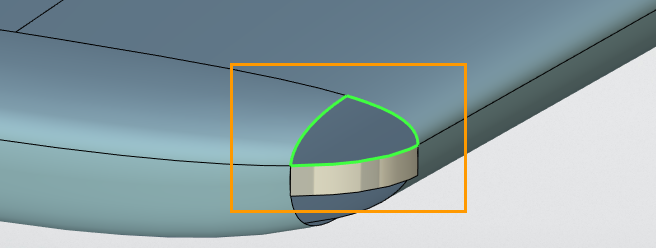

Теперь в команде можно создавать заполняющую поверхность между рёбрами разных тел. Это упрощает формирование соединительных поверхностей между телами и расширяет возможности поверхностного моделирования.
