По сечениям

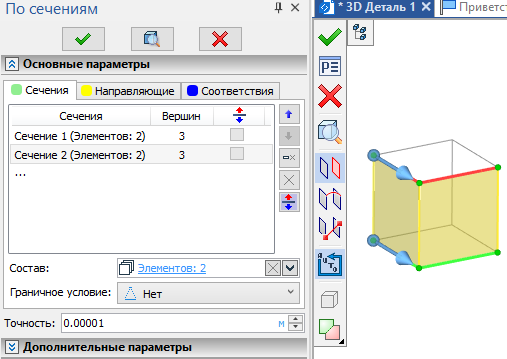

Большая работа проведена по обновлению операции По сечениям. Полностью обновлён диалог операции.

Работа с командой стала интуитивно понятнее, благодаря глобальной переработке интерфейса.

Добавлена возможность выбрать неплоские сечения.

Теперь для того, чтобы выбрать сечение-точку или плоское/неплоское сечение не нужно использовать дополнительные команды в автоменю, т.к. выбор обоих типов сечений осуществляется в поле Состав.

Теперь для каждого сечения теперь можно задать 4 граничных условия – По нормали, По касательной, По геометрии, По векторам.

Опции Нормаль наружу и Нормаль к профилю вынесены в отдельное граничное условие По нормали.

Для всех четырех типов граничных условий доступна опция разворота направления вектора или нормали.

Опция По касательной теперь также вынесена в общий список граничных условий.

Для данного граничного условия доступно два типа задания – Векторами и Нормалью.

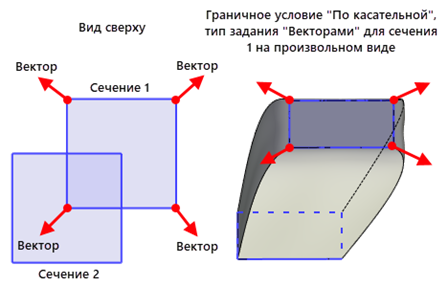

Тип задания Векторами позволяет построить поверхность по плоским и неплоским сечениям с учётом векторов, направленных по касательной. Данный тип задания считается “классическим”.

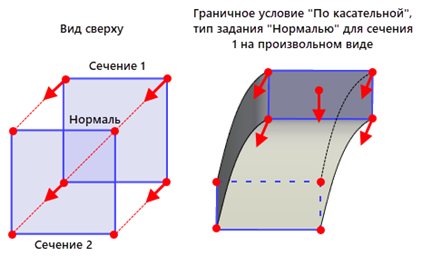

Тип задания Нормалью позволяет построить поверхность только по плоским сечениям с учётом нормали. Обязательным условием построения поверхности является наличие нормали у сечения. Направление зависит от положения следующего сечения.

Для создания тела по граням других тел предназначено граничное условие По геометрии, которое позволяет выбрать грань или набор граней.

Для такого типа граничного условия доступно задания кривизны G1 или G2.

Окно задания векторов граничных условий вынесено в отдельное граничное условие По векторам.

В зависимости от типа сечения пользователю будет предложен определенный набор параметров. Если в качестве сечения выбрана точка, то пользователь может задать тип условия По нормали или По касательной.

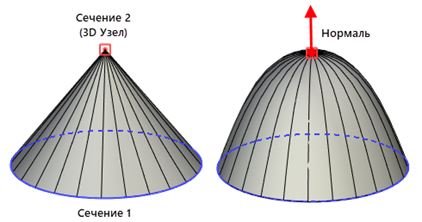

Тип условия По нормали обеспечивает плавное окончание создаваемой поверхности, ограничивая ее касательной плоскостью с заданной нормалью в сечении-точке.

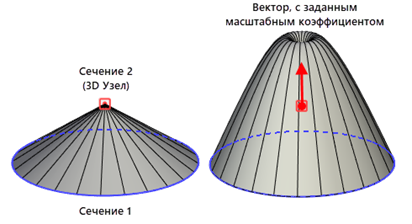

Тип условия По касательной обеспечивает плавное или неплавное окончание создаваемой поверхности, путём её ограничения посредством вектора производных в сечении-точке.

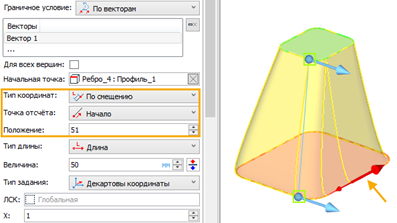

Если в качестве сечения выбрано плоское/неплоское сечение, то можно задать набор векторов и для каждого выбрать начальную точку. В качестве начальной точки вектора можно выбирать точку, принадлежащую сечению или ребро этого сечения и перемещаться по нему с помощью манипулятора или в окне параметров операции. При этом можно выбрать тип координат По смещению или Параметрический, а также задавать точку отсчёта Начало, Середина или Конец аналогично созданию 3D узла на кривой.

Как и раньше, для граничного условия По векторам доступен выбор типа задания – Сферические или Декартовы координаты, По двум точкам и По направлению элемента.

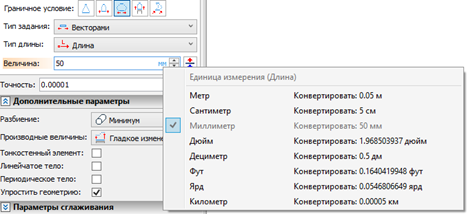

Для всех граничных условий, как и раньше, можно выбирать тип длины – Длина или Коэффициент и задавать Величину, для которой теперь доступен выбор систем единиц измерения.

Вкладки Направляющие и Соответствия также была переработаны. Для направляющей можно задать граничные условия По геометрии и По векторам аналогично граничным условиям для сечений, а для точек соответствия можно задать граничное условие По векторам.

При выбранном граничном условии По векторам, для плоских\неплоских сечений и направляющих доступна опция Для всех вершин, позволяющая выбрать один вектор для всех вершин сечения, кроме вершин пересечения с направляющими и кроме точек соответствия, у которых есть граничные условия.

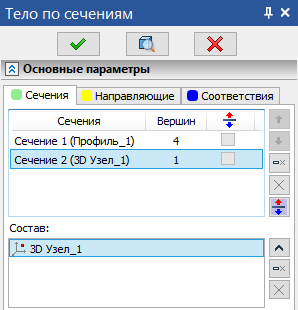

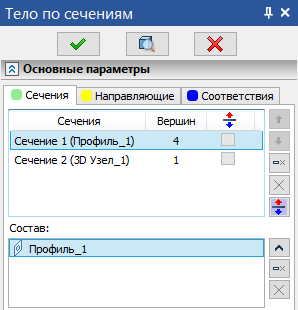

В новой версии T-FLEX CAD сделан акцент на соблюдение количества вершин для сечений. Для этого во вкладку выбора сечений вынесено отображение количества вершин сечений.

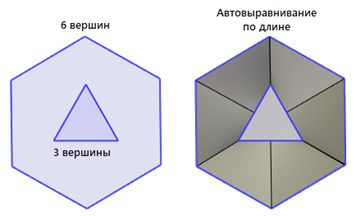

Если же количество вершин различается, то для точек соответствия можно задать автовыравнивание

По текущим вершинам, Равномерно или По длине.

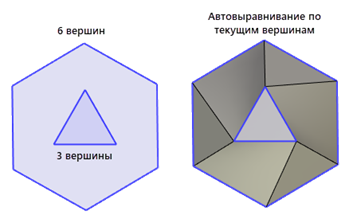

Опция По текущим вершинам выравнивает точки соответствия по вершинам сечений.

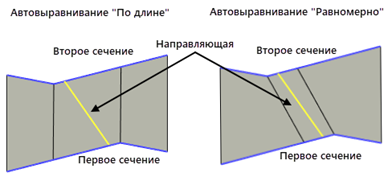

Опция По длине выравнивает точки соответствия сечений таким образом, чтобы интервалы между соседними рёбрами имели одинаковое отношение к общей длине.

Опция Равномерно позволяет автоматически выровнять точки соответствия в случае, если выбраны хотя бы одна направляющая или одно дополнительное соответствие. Если нет ни одной направляющей и ни одного соответствия, то режим будет работать аналогично режиму По длине.

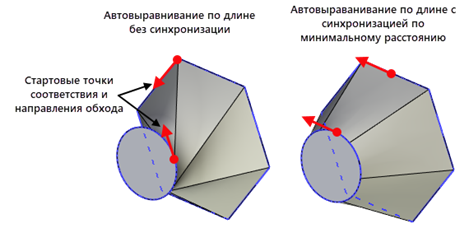

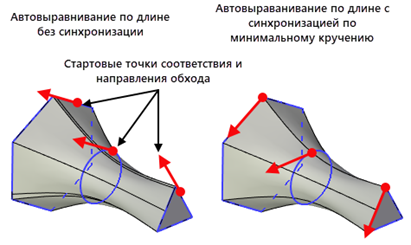

Добавлена опция Синхронизация, позволяющая автоматически задать положение стартовых точек соответствия, обеспечивая минимальное расстояние между сечениями или минимальное кручение. Это может быть полезно в случае, когда в качестве сечений выступают окружности или эллипсы, имеющие только одну точку старта.

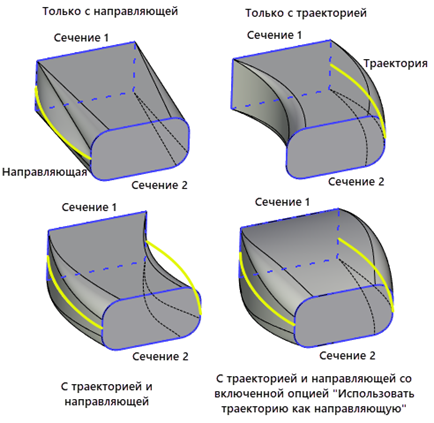

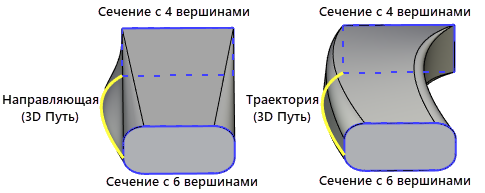

Добавлена возможность выбирать траектории. Выбор траектории позволяет использовать проволочную геометрию, которая будет определять форму результата по всем вершинам сечений.

При желании можно добавлять и направляющие и траектории одновременно. Если выбрана траектория и минимум одна направляющая, то станет активна опция Использовать траекторию как направляющую.

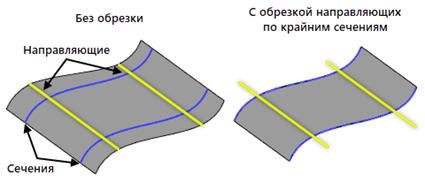

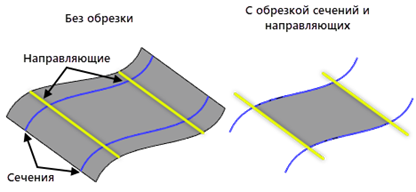

Добавлена возможность обрезать направляющие и траектории в случае, если они длиннее, чем границы сечений. Новая опция Обрезка – Направляющие по крайним сечениям позволит использовать только ту часть направляющей или траектории, которая расположена между первым и последним сечением.

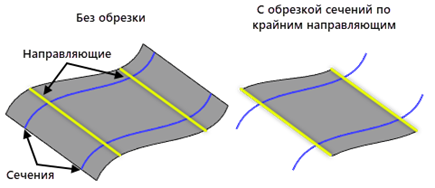

Аналогичным образом можно обрезать сечения с помощью опции Обрезка - Сечения по крайним направляющим. Для обрезки сечений необходимы минимум 2 направляющие или 1 направляющая и траектория, с включённой опцией Использовать траекторию как направляющую. Обрезка сечений возможна только для незамкнутых сечений.

При необходимости можно обрезать и направляющие и сечения вышеописанным образом одновременно. Для этого предназначена опция Обрезка - Сечения и направляющие.

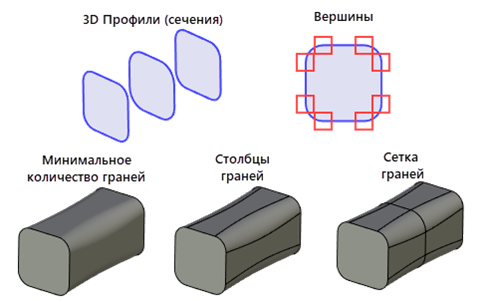

Опция Сохранять исходное разбиение, позволяющая отображать количество граней, заменена на опцию Разбиение, которая содержит три типа разделения граней – Минимум, Столбцы и Сетка. Первый тип позволяет создать минимальное количество граней. Столбцы граней получаются путём разделения тела по направлению сечений в каждой вершине профиля, а сетка граней создаётся путем разделения тела на столбцы с последующим делением вдоль тела по положению сечений.

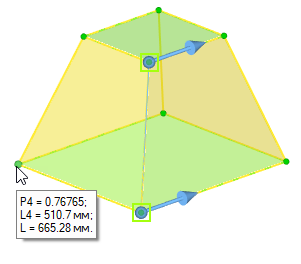

Для сечений реализованы специальные манипуляторы в исходных вершинах, при наведении на которые отображается дополнительная информация:

L - длина всего сечения

L4 - длина от точки старта до данной точки, где 4 - порядковый номер данной точки

P4 - отношение L4/L

В автоменю команды добавлена опция Автопоиск контуров. Если она включена (по умолчанию), система сама решает, добавлять ли выбранный элемент в состав одного из имеющихся сечений/направляющих или создавать новые.
