Команда "Измерить"

В команде Измерить появились новые свойства измерения и новые инструменты визуализации, а также в команде измеряются масс-инерционные характеристики.

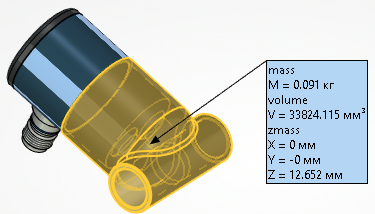

Декорации

Появилась возможность отображать декорации измерений.

Декорации представляют собой небольшое окно с краткой информацией об измеряемом объекте.

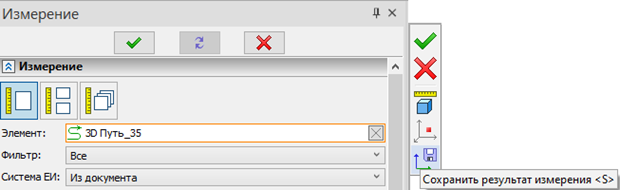

Сохранить результаты измерений

Появилась новая возможность сохранения результатов измерения с декорациями.

Для сохранения нужно нажать кнопку сохранения результата измерения в автоменю. После завершения команды в элементах модели создастся результат измерения.

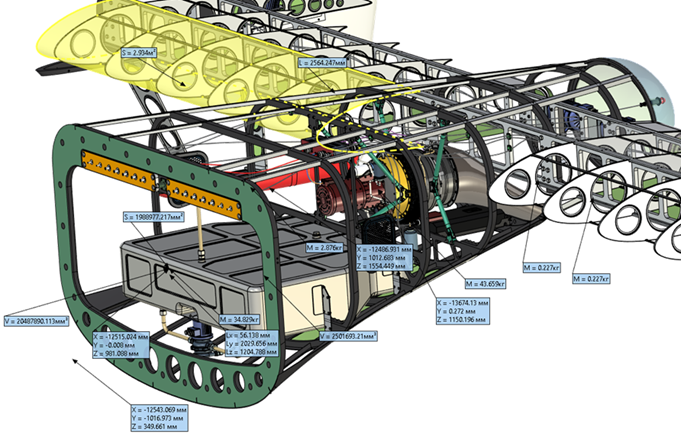

Множественный выбор

Результаты измерений можно объединять в одну декорацию. Если выбрать несколько измеренных свойств при помощи "Ctrl» или "Shift» и поставить флаг опции Объединить метки, то свойства будут отображаться в одном окне декорации.

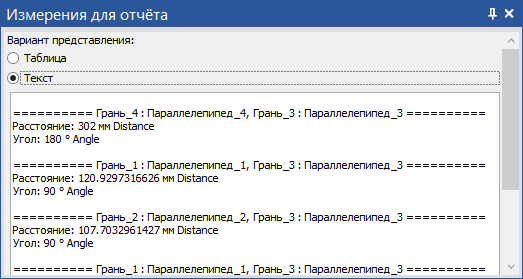

Отчёт по измерениям

Теперь в команде измерений можно производить последовательно несколько измерений с возможностью сравнения результатов для их анализа. Для одновременного отображения результатов измерения добавлено окно Измерения для отчёта. Окно изначально свёрнуто в диалоге команды, но при необходимости, окно можно перетянуть в удобное для просмотра место экрана или на второй монитор.

Окно имеет два варианта представления Таблица или Текст. Оба варианта вывода результатов позволяют понять для каких элементов были выполнены измерения и какие были получены результаты. Вариант Таблица выводит результаты с прокруткой измерений по горизонтали и с автоматической группировкой по способу измерения, вариант Текст выводит измерения с прокруткой по вертикали.

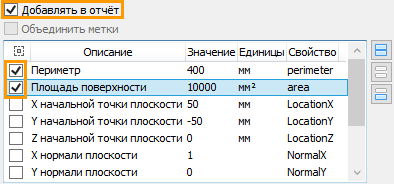

Чтобы добавить результаты измерения в окно отчёта нужно поставить специальный флаг Добавить в отчёт. Перечень результатов, добавляемых в отчёт измерений, также указывается при помощи установки флагов.

Установленные флаги действуют на все последующие измерения, выполненные в одном сеансе вызова команды Измерение. Кроме того, команда "запоминает» набор результатов, указанный для разного типа измеряемых элементов и при повторном измерении элементов повторяющегося типа нужные результаты автоматически попадают в окно отчёта, что удобно, когда нужно произвести замер для нескольких групп однотипных элементов и проанализировать их по однотипным параметрам.

Результаты измерений из окна отчёта можно сохранить, нажав пиктограмму . Результаты сохраняются в файл формата "*.txt».

Создание 3D узла по результатам измерений

Появилась возможность создать 3D узел по результатам измерения.

•для свойств: StartX, StartY, StartZ, EndX, EndY, EndZ – создается 3D узел на пути, в начале или конце пути соответственно;

•для свойств: LocationX, LocationY, LocationZ – создается 3D узел на поверхности в начальной точке поверхности;

•для свойств Xmass, Ymass, Zmass – создается 3D узел в центре масс;

•для Distance – 3D узел на первой точке отрезка, представляющего собой минимальное расстояние между выбранными элементами (первая точка отрезка принадлежит первому выбранному элементу).

Если выбрано одно из перечисленных выше свойств, в автоменю появляется дополнительная кнопка , нажатие которой создаёт узел.

Измерение угла между кривыми

Реализовано измерение угла между кривыми как угла между их касательными.

•Угол измеряется для двух кривых между касательными в первой точке пересечения кривых.

•Если нет пересечения - в точке пересечения касательной первой кривой и второй кривой.

•Если касательная не пересекает вторую кривую - в точке пересечения касательных.

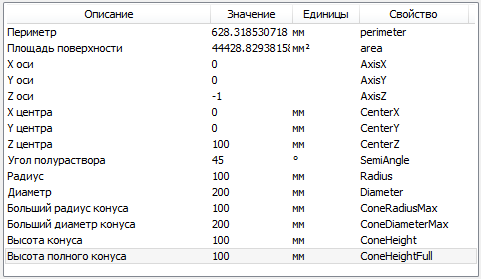

Измерение радиусов конуса

Появилась возможность измерения конических поверхностей. Измеряются два радиуса и диаметры у конической поверхности: больший (свойства ConeRadiusMax и ConeDiameterMax) и меньший (свойства Radius и Diameter), если конус не является усеченным - значения одинаковы. Также измеряется высота усеченного конуса (свойства ConeHeight и ConeHeightFull) и высота полного конуса.

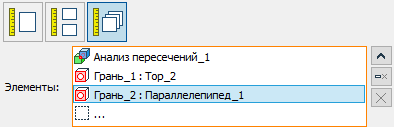

Измерение объёма пересечения

Доступно измерение объёма пересечения двух тел в явном виде. Если создан результат пересечения нескольких тел, то можно измерить объём пересечения между двумя выбранными телами. Для этого в команде Измерить необходимо выбрать сначала результат пересечения, а потом два нужных тела.

Выбор единиц измерения

В команде Измерение добавлена возможность выбора единиц измерения. Для поля Значение единицы измерения можно указать отдельно. В поле Выражение указываются выбранные единицы измерения.

Измерение множества объектов

Для измерения множества объектов добавлено измерение отношений: габариты, координаты центра масс, а также поиск минимального и максимального расстояний.
