Новые возможности T-FLEX CAD 17

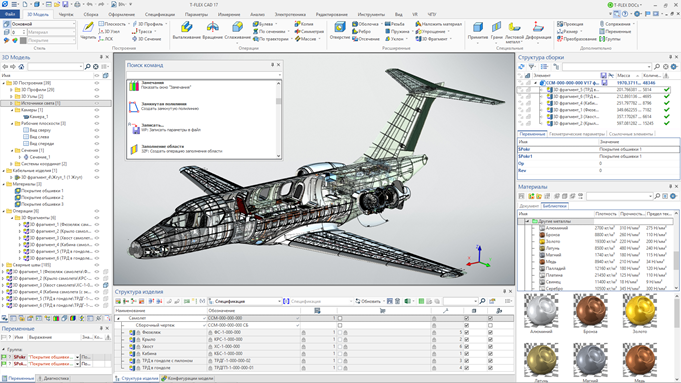

Добро пожаловать в T-FLEX CAD 17

T-FLEX CAD 17 предлагает большое количество новинок и улучшений, многие из которых реализованы в соответствии с пожеланиями пользователей. Среди них – существенное повышение производительности при работе со сборками, коллективная работа под управлением T-FLEX DOCs, новый механизм оформления 3D моделей, новые операции для поверхностного моделирования и работы с 3D кривыми, новый механизм выбора объектов, улучшенный интерфейс, и многое другое.

Коллективная работа над большими проектами

Основным вектором развития системы является разработка новых инструментов для коллективной работы над проектами. Это и новые режимы коллективной работы с T-FLEX DOCs, и новый механизм для создания замечаний, а также оптимизация работы со сборками, доработка окон управления сборками.

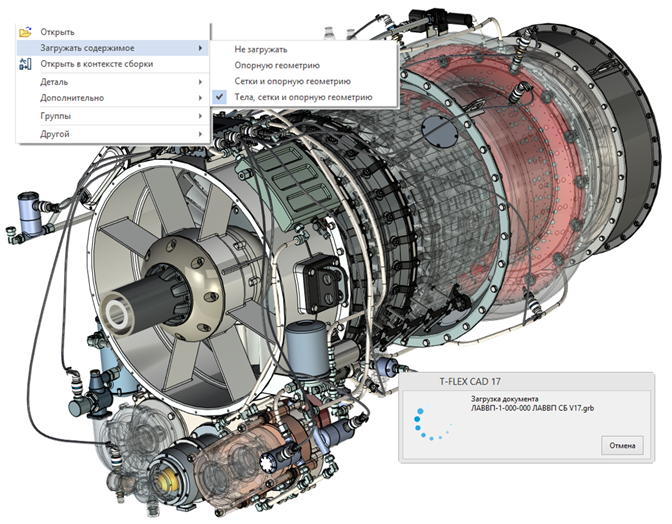

Существенное развитие получила функциональность системы, направленная на работу с большими сборками: загрузка, редактирование и пересчёт сборок стал до десяти раз быстрее благодаря новым механизмам загрузки сборок и уменьшению расхода памяти. Появилась возможность работы со сборками при наличии фрагментов с незагруженной геометрией и сеткой, включая вставку таких фрагментов. Загрузка данных о сетках и твердотельной геометрии выполняется по запросу пользователя или автоматически при необходимости, в процессе работы.

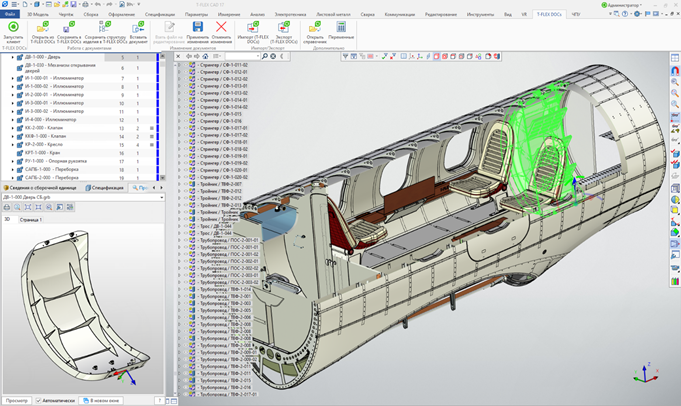

Появились новые механизмы коллективной работы под управлением T-FLEX DOC’s.

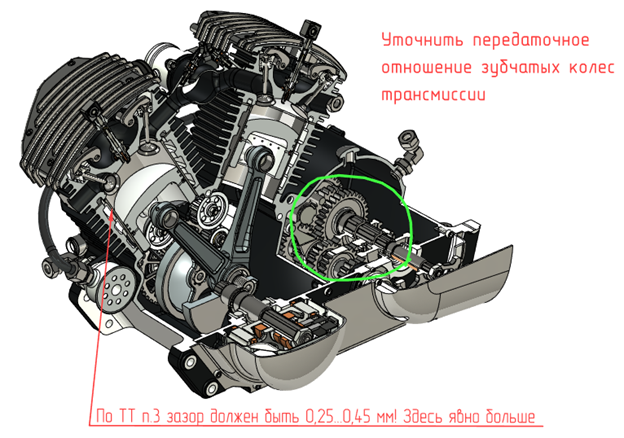

Добавлен новый механизм аннотаций для коллективной работы. В появившемся окне Замечания можно управлять новым типом объектов – 2D и 3D замечаниях. Замечания хранятся в отдельных файлах или в новом справочнике Замечания в T-FLEX DOCs. Замечания можно редактировать по аналогии с редактированием фрагментов в контексте сборки.

Добавлены инструменты контроля качества. Проверка моделей и чертежей по установленным корпоративным правилам – применяется службами безопасности, отделами нормоконтроля.

Новые команды 3D моделирования и работы с 3D кривыми

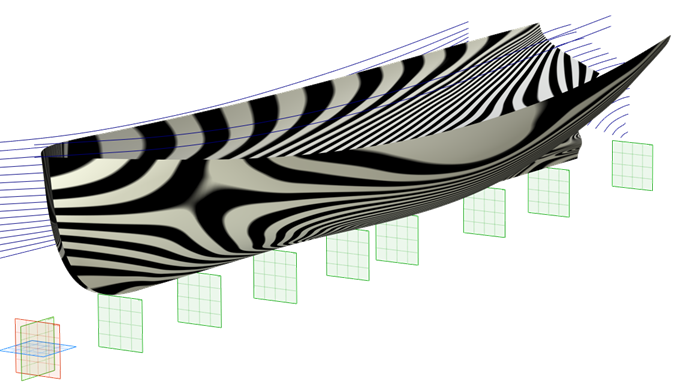

Существенное развитие получила функциональность системы, направленная на работу с поверхностями и проволочной геометрией. Разработана новая группа команд, позволяющая получать тела и поверхности на основе уже существующих тел и поверхностей: Тело смещения, Поверхность смещения. Существенно доработаны возможности команд 3D узел, 3D путь, 3D профиль, что расширило возможности работы с проволочной геометрией и сделало её удобнее. Разработаны новые команды создания поверхностей, и доработаны уже существующие команды поверхностного моделирования: Переходная поверхность и Продолжение по закону, Мостик, Заполнение области. Теперь можно создавать поверхности без предварительного создания 2D элементов.



Благодаря использованию новой версии ядра Parasolid расширились возможности команды сглаживания рёбер, появились дополнительные инструменты управления сопряжением поверхностей в новой команде Переходная поверхность, расчёт масс-инерционных характеристик теперь поддерживает многопоточность.

Новые возможности специализированных приложений

Пружины, листовой металл, VR, электротехника, раскрой, фотореализм, динамический анализ, библиотеки стандартных элементов.

Пользовательский интерфейс

Интерфейс стал удобнее и получил дополнительные возможности управления объектами. Добавлены два новых варианта выбора объектов: лассо и секущая кривая. Добавлено новое окно Слои, улучшены окна Материалы и 3D модель. Выбор элементов под курсором стал удобнее: можно настраивать прозрачность списка элементов и время его появления.

Инженерный анализ

Значительные доработки выполнены в функциональности интегрированного модуля T-FLEX Анализ. Доработки затронули расширение возможностей команд создания граничных условий, стабилизации расчётной модели при расчётах с недостаточными граничными условиями, алгоритмов расчёта контактов. Добавлены алгоритмы уточнения расчёта напряжений и деформаций на тетраэдральных элементах. Добавлены новые типы сеток конечных элементов.
