Создать замечание

Для создания нового замечания нужно воспользоваться следующей командой:

Команда также доступна на панели инструментов в окне Замечания.

Команда не может быть вызвана, если текущий документ ещё ни разу не сохранён.

После вызова команды будет автоматически создан специальный фрагмент-замечание. Если команда создания замечания вызвана в 3D окне, то будет запущена команда создания плоскости замечаний в этом фрагменте в контексте исходного документа.

Также можно создать плоскость замечаний непосредственно в исходном документе, вызвав команду создания плоскости напрямую:

Доступны два варианта создания плоскости замечаний - параллельно экрану и по имеющейся плоскости. При создании плоскости замечаний по имеющейся плоскости необходимо выбрать плоский объект.

По умолчанию в окне параметров команды создания плоскости замечаний установлен флаг Активировать, вследствие чего после подтверждения создания плоскости запускается режим рисования замечания на этой плоскости.

Если команда создания замечания вызвана в 2D окне, то рисование замечания сразу запускается на текущей странице чертежа без необходимости задания плоскости.

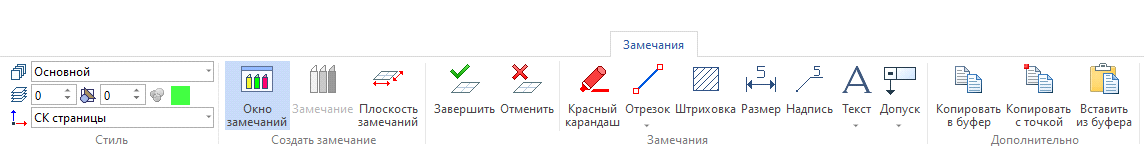

Рисование замечания происходит аналогично черчению на активной РП. В ленте при этом автоматически становится активной вкладка Замечания.

На вкладке доступны команды создания элементов оформления чертежа и эскиза, что позволяет в свободном стиле оформить замечание на модели или чертеже. При этом для всех создаваемых элементов по умолчанию установлен красный цвет. Дополнительно в режиме рисования замечаний доступна следующая команда:

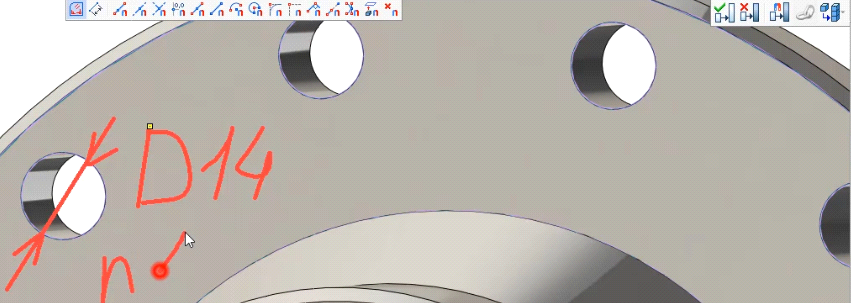

С её помощью на выбранной плоскости замечания можно аналогично рисованию от руки на бумаге рисовать сплайном красного цвета, зажав .

Таким образом можно наглядно указать на недочёты модели.

После создания замечания нужно выйти из контекста. Как уже говорилось выше – замечания является объектом, созданным в контексте, и записанным в специальный файл. Для выхода из контекста нужно воспользоваться панелью работы в контексте.

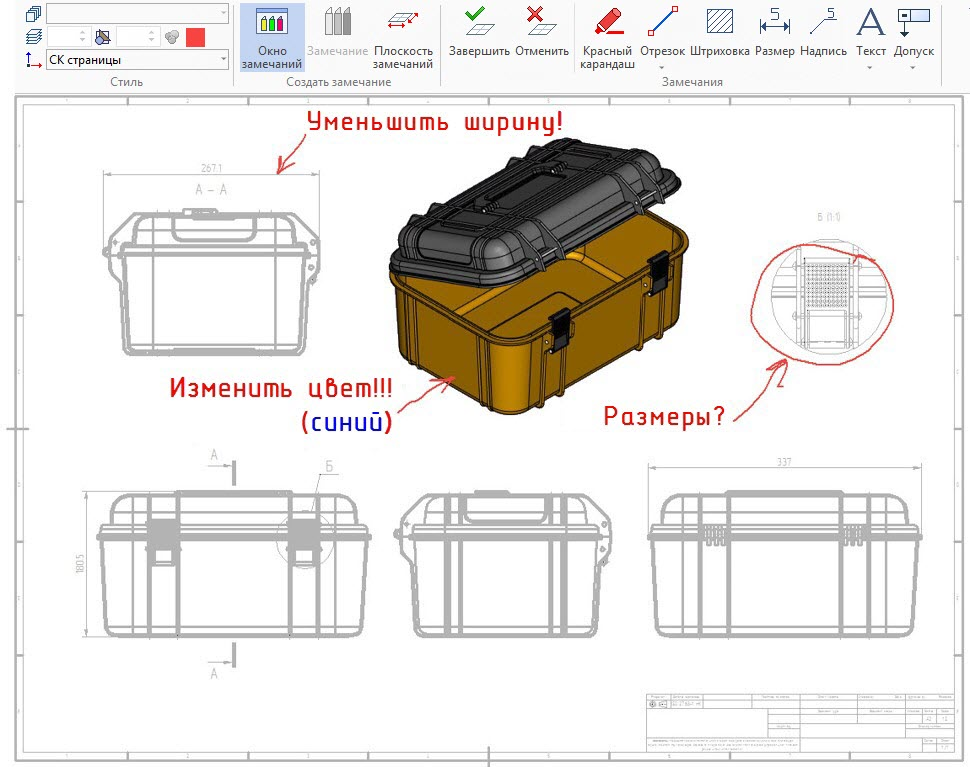

Аналогичные замечания можно создавать и на чертежах.

Если замечание создано в режиме интеграции с T-FLEX DOCs замечания сохраняются в виде объектов T-FLEX DOCs без использования файлов, представляющих собой фрагмент-замечание.
