Методы разделения граней

Проецирование по направлению

При данном методе разделяющие объекты проецируются на разделяемые объекты по заданному направлению.

При использовании данного метода необходимо задать разделяющий и разделяемый объекты. Кроме этого должно быть задано направление проецирования. Если разделяющий объект – это плоский 3D профиль, за направление берётся нормаль к 3D профилю. При этом необходимо следить, чтобы профиль проецировался в сторону разделяемых объектов. В других случаях необходимо задать направление вручную.

Может оказаться, что разделяющие объекты проецируются вдоль поверхности или даже на обратную сторону поверхности. Опция Соединение рёбер, появляющаяся после выбора разделяющего элемента (и при использовании метода Проецирование по направлению), позволяет выбрать режим соединения рёбер в данном случае.

Нет значит, что программа попытается создать новые рёбра только на тех гранях, которые видны при взгляде в заданном направлении.

Вертикальные значит, что программа попытается создать новые рёбра на тех гранях, которые видны при взгляде в заданном направлении или параллельны ему.

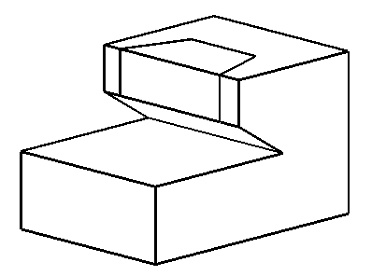

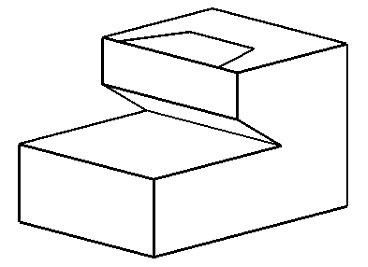

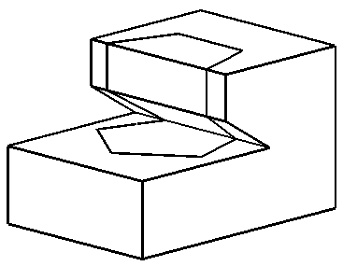

Все значит, что программа попытается создать рёбра на всех гранях, в том числе и на гранях невидимых при взгляде в заданном направлении. При этом необходимо, чтобы новые рёбра на гранях, которые невидимы при взгляде в заданном направлении, имели возможность соединиться с новыми рёбрами на других гранях.  На рисунках ниже показан пример работы каждой опции.

Проецирование по нормали

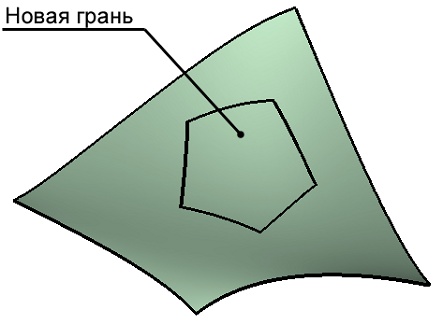

При данном методе границы новых граней определяются проецированием разделяющих объектов на каждый разделяемый объект по нормали к разделяемым объектам. Необходимо задать только разделяющие и разделяемые объекты.

Если разделяемый объект не плоскость, то в каждой точке поверхности может быть своя нормаль. В таком случае, разделяющий объект проецируется на разделяемый следующим образом: точка на ребре разделяющего объекта проецируется в ту точку разделяемого объекта, нормаль которой пересекает точку на ребре разделяющего объекта.

Важно, чтобы все точки разделяющего объекта проецировались на поверхность разделяемого объекта лишь один раз, иначе команда не будет выполнена.

Пересечение

В данном методе границами новых граней становятся линии пересечения разделяющего и разделяемого объекта.

Необходимо задать разделяющий и разделяемый объекты.

Если в качестве разделяемого и разделяющего объектов выбраны поверхности, в окне параметров становятся доступны опции Продолжение рёбер и Направление продолжения рёбер.



Они могут использоваться в том случае, если грань разделяющей поверхности не полностью пересекает разделяемый объект. В этом случае, если у Продолжение рёбер установлено Нет, никаких новых рёбер после завершения команды не появится. Если же установлено До ближайшего ребра или До границы тела, линия пересечения тел будет продолжена (в первом случае до ближайшего рёбра, во втором – через все тело), и она сформирует ребро.

Опция Направление продолжения рёбер позволяет указать в каком направлении будет продолжено ребро: либо по касательной к положению рёбра, либо по нормали (обратно нормали). Влияние каждого параметра показано на рисунке ниже.

Проецирование очерковой линии

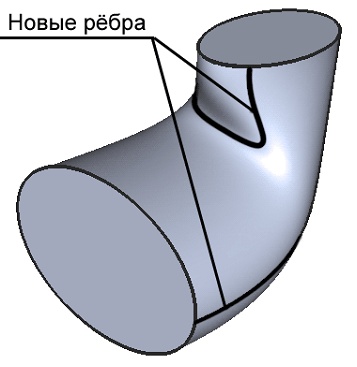

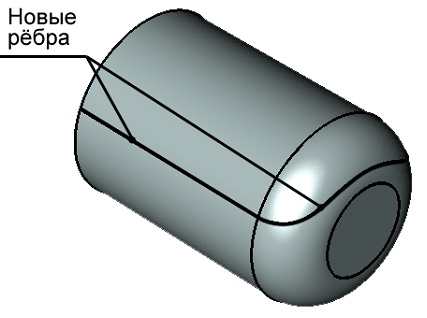

В данном методе границами новых граней становится очерковая линия разделяемого объекта.

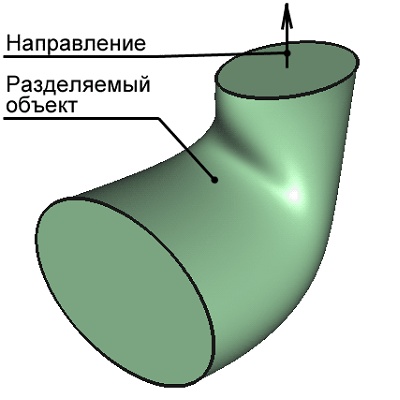

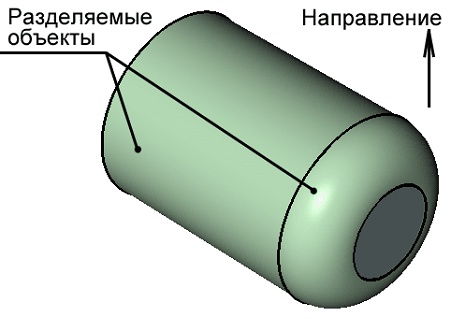

Необходимо задать разделяемый объект и направление.

Создание изоклин-линий

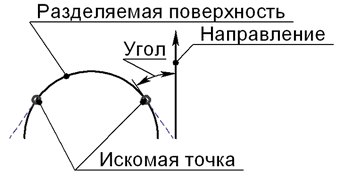

При использовании этого метода границами новых граней становится изоклина – линия, в каждой точке которой поверхность, касательная к разделяемой поверхности, находится под заданным углом к выбранному направлению. В 2D это легко изобразить схематично (рисунок слева). В 3D программа находит набор точек – линию.

Изоклины удобно использовать при проектировании пресс-форм. В некоторых случаях необходимо создать изоклину, чтобы использовать операцию Уклон.
