Контроль отклонений

Вызов команды:

Команда анализа совпадения геометрических элементов Контроль отклонений позволяет проанализировать точность совпадения рёбер выбранных граней.

Существует три типа анализа:

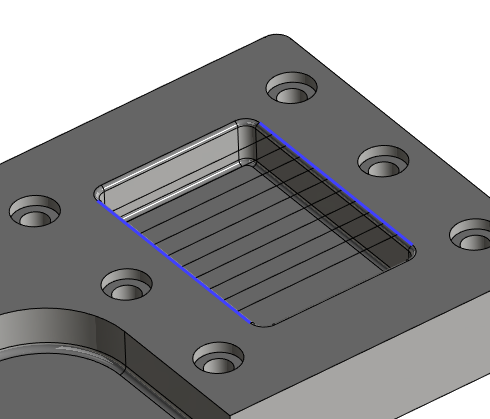

Первый тип позволяет проанализировать точность совпадения ребер.

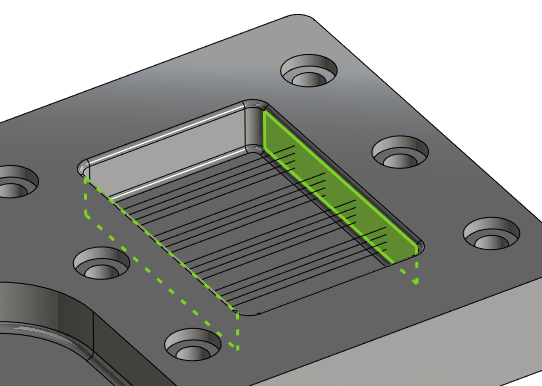

Второй тип позволяет проанализировать точность совпадения граней.

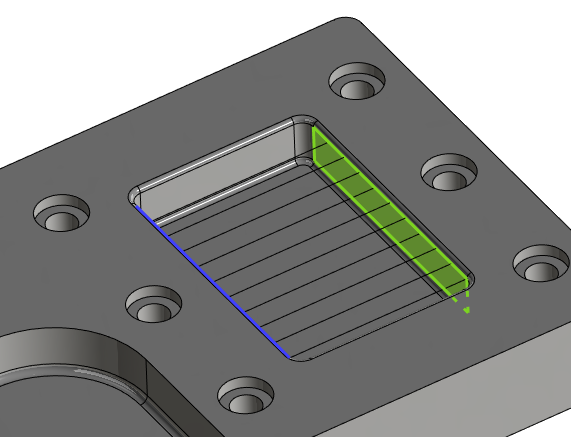

Третий тип позволяет проанализировать точность совпадения ребра и грани.

Параметры построенных точек отображаются в поле Результат измерений.

Количество точек анализа отклонения может быть задано пользователем или определено автоматически исходя из предварительного анализа кривизны соприкасающихся элементов.

Отображения точек можно скрыть с помощью специальной команды Контрольные точки.

Также доступна возможность активировать значение допуска – Линейный допуск и Угловой допуск. Значение допуска показывает допустимое значение отклонения по расстоянию или углу.

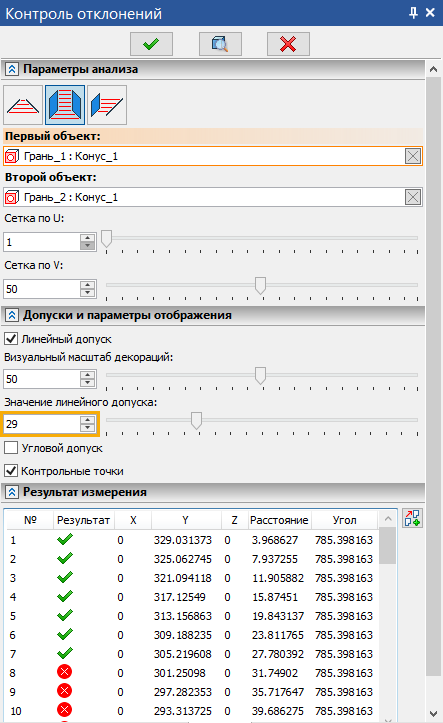

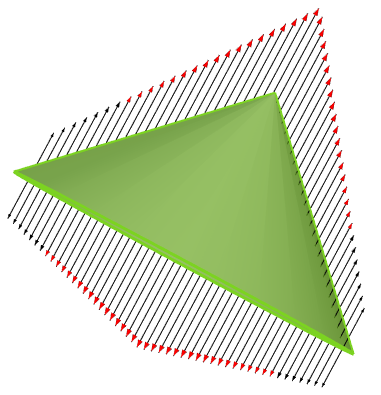

Приведем пример анализа Грань-Грань при активированной опции Линейный допуск. На рисунке ниже выбраны основание конуса и боковая грань. Черными стрелками показаны те измерения, для которых отклонения по расстоянию удовлетворительны, а красными показаны те измерения, для которых значение отклонения больше, чем установленный допуск, равный 29.

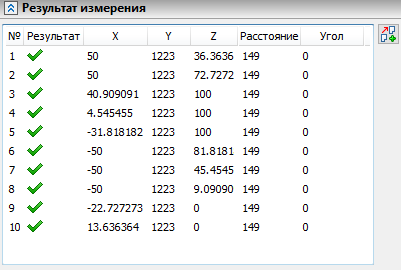

Результат измерения отображается на одноимённой вкладке окна параметров команды. Результат можно скопировать в буфер обмена в табличном виде, используя кнопку Скопировать таблицу, расположенную в правой части вкладки.

Если необходимо сохранить результат измерения кривизны или радиуса кривизны по сечениям как отдельный элемент модели, нужно использовать следующую опцию:

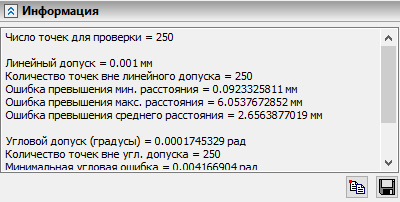

Сводная информация о результатах отображается на вкладке Информация окна параметров команды. С помощью кнопок, расположенных в нижней части вкладки, информацию можно Копировать в буфер обмена или Сохранить в текстовый файл.
