Допуск на размер

На вкладке Допуск окна параметров команды Размер можно задать допуск, посадку и предельные отклонения.

Параметры данной вкладки не применимы к строительным размерам.

Неугловые размеры

Для размеров, отличных от угловых, на вкладке Допуск можно задать следующие параметры:

Вид

В выпадающем списке данного параметра можно выбрать, какие параметры будут выводиться вместе с номиналом размера:

•Номинал. Показывается только значение размера.



•Номинал+Отклонения. Рядом со значением размера проставляются значения предельных отклонений.



•Номинал+Поле допуска. Рядом со значением размера будет выведено поле допуска.



•Все параметры. При выборе этого способа будут выводиться и поле допуска, и предельные отклонения.



•Пределы (этот способ соответствует стандарту ANSI). Размерное число представлено в виде двух предельных значений, каждое из которых является суммой значения размера и соответствующего предельного отклонения.



Поле допуска

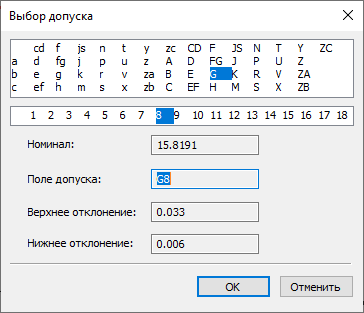

Поле допуска можно ввести вручную с клавиатуры или выбрать из диалога, вызываемого с помощью кнопки [...], расположенной справа от поля ввода.

Обозначение поля допуска состоит из букв основного отклонения и номера квалитета.

Основное отклонение выбирается из таблицы, расположенной в верхней части диалога, а квалитет - из строки под таблицей.

В нижней части диалога отображаются номинал размера, итоговое обозначение поля допуска и предельные отклонения, рассчитанные, исходя из поля допуска и номинального значения размера. Будут ли эти значения отклонений использованы в параметрах размера зависит от состояния флага Отклонения, описанного ниже.

В  параметрах документа задаётся неуказываемый для чертежа квалитет (Параметры документа > Страница > Размеры > Размеры > Неуказываемый квалитет). Размеры, квалитет которых совпадет с неуказываемым, будут представлены на чертеже только своим номиналом независимо от опции, выбранной в выпадающем списке Вид, описанном выше.

Отклонения

По умолчанию этот флаг снят, в результате чего отклонения рассчитываются автоматически, исходя из номинала размера и выбранного поля допуска. При установленном флаге значения отклонений вводятся вручную с клавиатуры в полях ввода, расположенных рядом с флагом. Величины автоматически рассчитываемых отклонений зависят от единиц измерения, задаваемых параметрах документа (Параметры документа > Страница > Лист > Лист > Единицы). Автоматический расчёт отклонений работает только для значений миллиметры или дюймы.

При изменении значения размера автоматически рассчитанные отклонения будут пересчитываться.

Как и в любом другом числовом поле, в качестве значений отклонений можно задать переменную.

С помощью кнопки [±], расположенной справа от полей ввода отклонения, можно быстро установить для нижнего отклонения такое же значение, как у верхнего, только с противоположным знаком.

Шрифт

Различные стандарты предъявляют различные требования к размеру шрифта, которым выводятся предельные отклонения на чертеже. Предусмотрено два варианта: уменьшенный, равный половине размера шрифта, и полный.

Посадка

По умолчанию данный флаг снят и для размера отображается только одно поле допуска. При установленном флаге отображается посадка, т.е. отношение полей допусков отверстия и вала. Поле допуска, заданное выше, считается полем допуска отверстия и отображается в числителе обозначения посадки. Поле допуска вала, отображаемое в знаменателе, задаётся аналогично полю допуска отверстия с помощью поля ввода или кнопки вызова диалога [...], расположенных справа от флага Посадка.

Отклонения

Также как и для вала, ниже задаются предельные отклонения на размер отверстия.

Вид

В выпадающем списке можно выбрать способ отображения посадки:

•Дробь



•Строка



Угловые размеры

Поскольку допуск рассчитывается для угловых размеров на определённой длине, для угловых размеров добавлен параметр Длина. Для автоматического расчёта отклонений необходимо ввести поле допуска в следующем формате: +AT8, AT8 или -АТ8, где 8 - квалитет, а AT в комбинации со знаком определяет тип допуска.



Предельные отклонения угловых размеров рассчитываются в градусах, минутах и секундах. Для каждой из этих единиц доступно своё поле ввода.

Посадки не задаются для угловых размеров.
