Экспорт в Parasolid

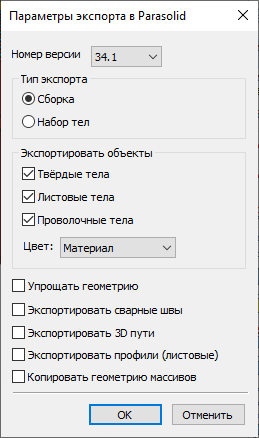

После вызова команды появится стандартное окно выбора файлов, в котором необходимо указать папку для сохранения результата экспорта и название создаваемого файла. После этого появляется диалоговое окно, в котором можно настроить параметры экспорта.

Номер версии

Номер версии Parasolid.

По умолчанию указан номер версии Parasolid, на которой работает система T-FLEX CAD.

Тип экспорта

Доступны следующие типы:

•Сборка
Модель экспортируется с сохранением сборочной структуры, если она существует.

•Набор тел
Модель экспортируется без сохранения сборочной структуры.

Экспортировать объекты

В данной группе параметров следует установить флаги тех типов объектов, которые вы хотите экспортировать. Доступны следующие основные типы:

•Твёрдые тела
Тип объекта сохраняется.

•Листовые тела
Экспорт тел-поверхностей. Тип объекта сохраняется.

•Проволочные тела
Если во внешней операции лежит проволочное тело – оно будет экспортировано.

Для некоторых типов объектов доступны дополнительные флаги (см. ниже).

Прочие параметры

Цвет

Можно выбрать один из следующих источников цвета тел:

•Материал
Основной цвет материала тела.

•Тоновая закраска
Цвет, заданный в параметрах тела или его граней.

Упрощать геометрию

Опция по возможности удаляет избыточную топологию у экспортируемых тел модели. В результате уменьшается размер выходного файла. Опция не изменяет качество модели. К примеру, это могут быть «лишние» рёбра, разбивающие цилиндрическую поверхность на сегменты. По умолчанию эта опция отключена, так как при её использовании растут время экспорта и потребление памяти.

Экспортировать сварные швы

Управляет экспортом сварных швов.

Экспортировать 3D пути

Управляет экспортом 3D путей и трасс.

Экспортировать профили (листовые)

Управляет экспортом замкнутых 3D профилей.

Копировать геометрию массивов

Если флаг установлен, то будут создаваться копии для всех элементов массива. Размер файла в этом случае увеличивается.
