Фаска и скругление линий изображения по 2D построениям

Предыдущая страницаВ началоСледующая страница

Вызов команды:

Пиктограмма

Лента

Chamfer

Чертёж > Чертёж > Фаска

Рабочая плоскость > Чертёж > Фаска

Клавиатура

Текстовое меню

<FE>

Чертёж > Фаска

Команда позволяет создавать различного рода скругления и фаски без предварительных построений. При этом модифицируются существующие элементы чертежа и создаются новые.

При вызове команды появляются Параметры фаски, где пользователь может выбрать тип фаски и задать её параметры.

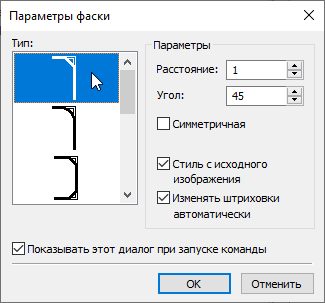

GraphicsLine4

Далее с помощью опций автоменю необходимо выбрать узлы, либо линии изображения, которые являются определяющими для формирования фаски.

Parameters

<P>

Задать параметры фаски.

Line3DNode

<N>

Выбрать узел.

SelectGraphicLine

<Space>

Выбрать линию изображения

AutomenuCancel1

<Esc>

Отменить выбор элемента построения\Закончить выполнение команды.

В системе T-FLEX CAD предусмотрено три основных способа создания фасок на основе линий изображения и линий построения.

Создание фаски посредством выбора узла, через который проходит контур штриховки

Фаска в этом случае отображается как элемент построения. Следует запомнить, что данный способ создания фаски работает только в том случае, если в параметрах операции установлен параметр Изменять штриховки автоматически. Данный способ предназначен в основном для создания фасок в процессе построения чертежа, когда еще нет линий изображения. Построенная таким образом фаска прорисовывается как элемент построения и, при нанесении на чертеж линий изображения, обводить такую фаску придется вручную. Если же линии изображения были нанесены до построения фаски, то в этом случае создаваемая фаска отобразится как элемент изображения. Данный способ предназначен для построения только одиночных фасок и по этому при построении фасок на поверхностях вращения и двусторонних фасок на ребрах гранёных изделий, недостающие линии построения нужно достраивать самостоятельно.

После выбора типа фаски и задания параметров с помощью опции Line3DNode (<N>) укажите узел, через который проходит контур штриховки. После выбора узла, фаска и элементы построения, при помощи которых она создается, построятся автоматически по заданным параметрам.

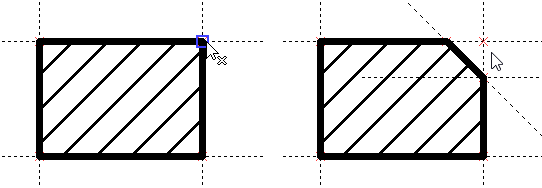

GraphicsLine5

В каком направлении будет откладываться расстояние для построения угловой фаски, система определяет самостоятельно (в зависимости от того, в каком направлении был задан контур штриховки).

Создание фаски посредством выбора узла, через который проходят две линии изображения

Фаска в этом случае отображается как элемент изображения.

Данный способ используется когда на чертеж уже нанесены линии изображения. Построенная таким образом фаска прорисовывается как элемент изображения, причем модифицируются существующие элементы изображения, и автоматически создаются все элементы построения, при помощи которых эта фаска была построена.

При создании фаски таким образом необходимо следить, чтобы через выбираемый узел проходило не более двух линий изображения, в противном случае лучше воспользоваться другим способом создания фасок, который описывается ниже.

Для создания одиночной фаски нужно в параметрах операции выбрать соответствующий тип фаски и задать необходимые параметры. После этого нужно задать узел, через который построены две линии изображения. В каком направлении будет откладываться расстояние для построения угловой фаски система определяет самостоятельно (в зависимости от того, в каком направлении были заданы линии изображения).

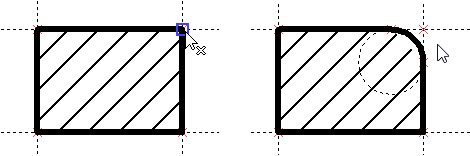

GraphicsLine6

Для построения внутренней фаски лучше пользоваться специальными типами фасок, предназначенных для этой ситуации.

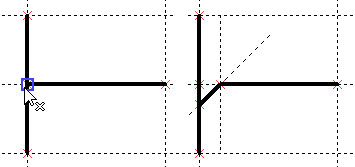

GraphicsLine7

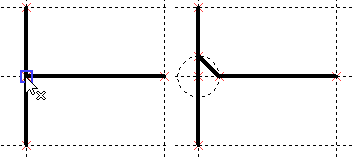

Для того, чтобы сделай фаску с другой стороны, необходимо активировать флаг Симметрично в параметрах фаски или же расположить курсор с другой стороны узла.

GraphicsLine8

При построении двойной фаски, после задания параметров, достаточно выбрать два узла, в которых пересекаются по две линии изображения, причем расположение курсора в этом случае безразлично.

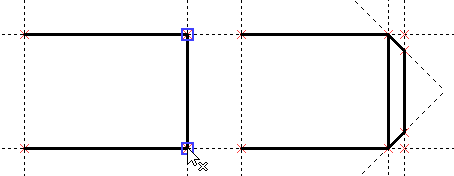

GraphicsLine9

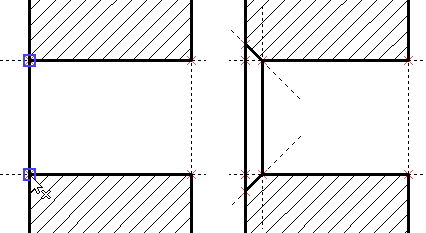

GraphicsLine10

Создание фаски посредством выбора линий изображения

Фаска в этом случае отображается как элемент изображения. Данный способ, как и предыдущий, используется когда на чертеж уже нанесены линии изображения. Построенная таким образом фаска прорисовывается как элемент изображения, причем модифицируются существующие элементы изображения, и автоматически создаются все элементы построения, при помощи которых эта фаска была построена. При создании одиночной фаски таким образом, после выбора типа фаски и задания необходимых параметров, нужно задать две линии изображения, которые пересекаются в одной точке. Выбор линии изображения осуществляется с помощью нажатия левой кнопки мыши или опции SelectGraphicLine (<Space>).

В этом случае расстояние при создании угловой фаски, будет откладываться от первой выбранной линии изображения.

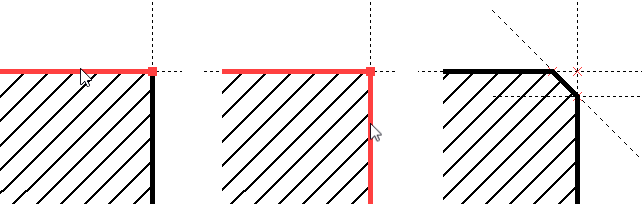

  GraphicsLine11

При построении двойной фаски, после задания необходимых параметров достаточно выбрать одну общую центральную линию изображения. В двух ее крайних узлах, в этом случае, должны заканчиваться или иметь свое начало не менее и не более двух линий изображения.

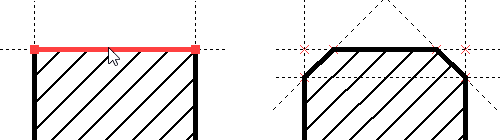

GraphicsLine12

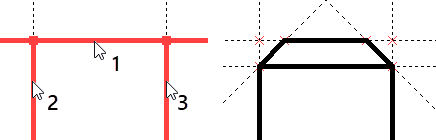

В случае неоднозначного выбора, когда через крайние узлы проходит не по две а более линий изображения или линии пересекаются между собой, но не проходят через общие узлы. То для построения двойной фаски таким образом нужно задать поочередно три линии изображения, начиная с общей линии.

GraphicsLine13

Следует отметить, что угловую фаску можно создать только на прямых линиях изображения.

Если выбранные элементы не соответствуют элементам выбранного типа фаски или выбраны не правильно, то на экране в таких случаях возникает окно диалога с указанием ошибки.

Параметры фасок

Радиус/Расстояние. Задаёт радиус вписанной окружности в случае радиальной фаски или расстояние в случае угловой фаски.

Угол (для угловой фаски). Задаёт угол создаваемой фаски

Симметрично (для угловой фаски). При установке данного флага параметр Угол становится недоступным, т.к. значения параметра Расстояние достаточно для создания симметричной фаски.

Стиль с исходного изображения. При установленном параметре, линия изображения создаваемой фаски будет иметь такие же параметры, что и линии изображения, на которыми она имеет точки сочленения. В противном случае параметры линии изображения создаваемой фаски будут совпадать с параметрами, последней созданной линии изображения в текущем документе.

Изменять штриховки автоматически. Установка данного параметра позволяет при построении фасок автоматически изменять контур штриховки, а также строить фаски как элемент построения  по узлу, через который проходит контур штриховки.

Показывать этот диалог при запуске команды. При установленном флаге окно данного диалога будет появляться при вызове команды Фаска, иначе параметры фаски доступны при выборе опции Parameters (<P>).
