Выбор контура Заполнения области

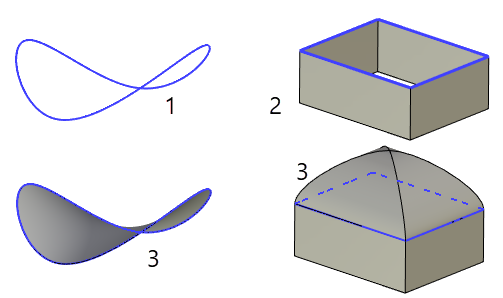

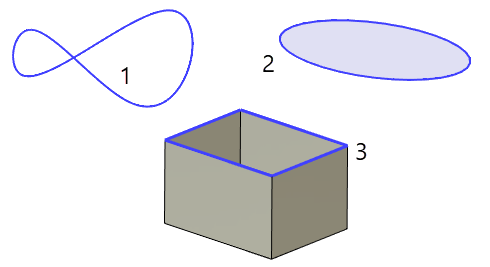

После запуска команды, система предлагает выбрать контур заполняемой области. В качестве контура может быть задано несколько 3D путей (замкнутых), несколько 3D профилей (замкнутых) или набор рёбер (замкнутый). Доступна возможность одновременно выбирать 3D пути/3D профили/рёбра в качестве одного контура.

При выборе контура, автоматически выбирается исходная операция, которой принадлежит выбранный контур. В качестве исходной операции может быть выбрана поверхность или твёрдое тело.

Рекомендуется использовать тела-поверхности.

Все контуры (или часть контуров) должны принадлежать исходной операции.

В некоторых случаях, исходной операции может не быть, например, если выбрать замкнутый 3D путь. В данном случае поверхность создастся по контуру, но для неё нельзя будет задать граничные условия.

Если в качестве элемента контура выбирается ребро, то система пытается определить весь контур целиком, т.е. выбирает смежные ребра. Выбранные элементы помещаются в поле Состав, в котором отображается тип элемента и его Граничные условия.

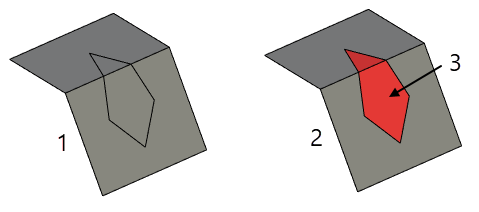

С помощью опции Объединить, можно регулировать булевой операцией сложения, т.е. объединять создаваемую поверхность с исходной. По умолчанию опция включена. При необходимости создать отдельную поверхность заполнения опцию нужно отключить.
