Параметры шрифта элементов оформления чертежа |

|
Параметры шрифта элементов оформления чертежа |
|
Параметры шрифта являются вкладкой в
диалоге параметров многих элементов документа. В нем вы можете задать необходимые параметры шрифта, которым будет отображен текст того или иного элемента. Набор доступных параметров зависит от типа шрифта -
.shx или
TrueType.
Если значение какого-либо параметра задано по умолчанию (в квадратных скобках) или параметр отсутствует в базовом наборе, значит оно будет взято из параметров документа (Параметры документа > Страница > Шрифт).
К параметрам шрифта относятся:
Имя. Система поддерживает широкий набор шрифтов,часть из которых является .shx-шрифтами, а часть - TrueType-шрифтами. Вы можете в любой момент добавить в систему свои шрифты указанного формата. Имя шрифта выбирается из списка.
Размер. Вы можете задать любой размер шрифта, соответственно больший 0. Параметр задаёт вертикальный размер заглавных букв шрифта. Кнопка
, расположенная в правой части поля ввода, позволяет вставить значение размера из списка допустимых стандартных размеров.
Интервал строк. Задает расстояние между двумя соседними строками многострочного текста. Интервал строк задаётся в относительных единицах. Для получение абсолютного значения интервала строк надо умножить значение данного параметра на высоту шрифта.
Интервал символов. Задает расстояние между символами шрифта. Значение параметра также является относительным. Для получения абсолютного значения надо умножить значение данного параметра на высоту шрифта.
Расширение. Задает коэффициент масштабирования ширины символа шрифта. Вы можете задать любое расширение, исключая значение 0.
Очистка фона. Этот параметр используется для того, чтобы перед выводом текста, выводился его обрамляющий прямоугольник с заливкой цветом фона чертежа. Использование очистки фона бывает удобным при выводе текста поверх штриховок, заливок и т.д.

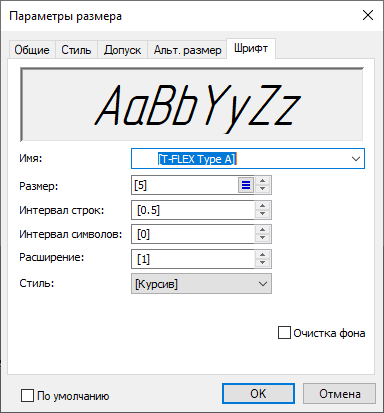

Если вы выбрали шрифт TrueType, то одним из его параметров будет Стиль.
Доступны следующие стили: Обычный, Полужирный, Курсив, Полужирный курсив.

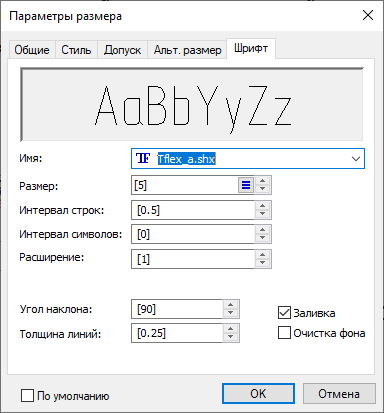

Если вы выбрали .shx-шрифт, то появляется возможность задать следующие параметры:
Угол наклона. Задает угол наклона шрифта в градусах. Вы можете задать любой угол наклона, исключая значения 0, 180, 360 и т.д. Нормальным углом наклона (прямой шрифт) является 90 градусов. Данный параметр имеет больший приоритет, чем параметр Стиль. Значение угла наклона может быть задано через переменную.
Толщина линий. Задает толщину контурных линий шрифта.
Заливка. Необходимо отметить, что не все шрифты могут быть залиты. Для того, чтобы шрифт считался заливаемым, необходимо наличие в папке T-FLEX CAD 17/Program/Fonts файла c расширением .chd и именем, совпадающим с именем шрифта .shx. Файл может быть пустым. В этом случае каждый символ шрифта будет залит.
После установки типа шрифта и его параметров результат становится виден в окне просмотра.
