Дополнительные возможности Уклона граней

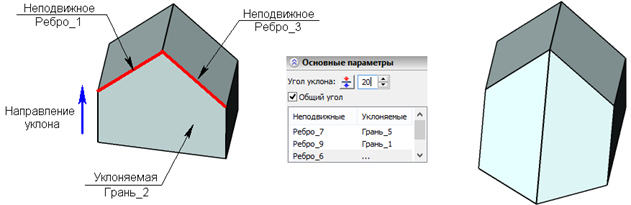

Уклонение грани относительно нескольких неподвижных граней/ребер

Операция позволяет создавать уклон выбранной грани относительно нескольких неподвижных граней или ребер. В результате создания операции уклоняемая грань разобьется на две части. Рёбра полученных граней будут иметь заданный угол уклона.

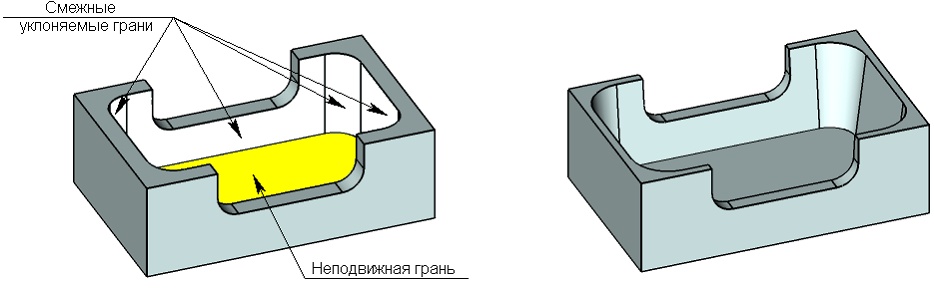

Уклон всех смежных граней

Для быстрого создания уклонов в команде предусмотрен режим уклона всех граней, смежных с неподвижной. В этом случае достаточно указать только неподвижную грань. Команда сама определит все смежные грани для уклона.

Совместная обработка смежных граней

Режим совместной обработки смежных граней позволяет производить одновременный уклон пары смежных граней, когда одна из уклоняемых граней служит неподвижной гранью для второй. В обычном режиме попытка выполнения такого уклона приведёт к возникновению ошибки.

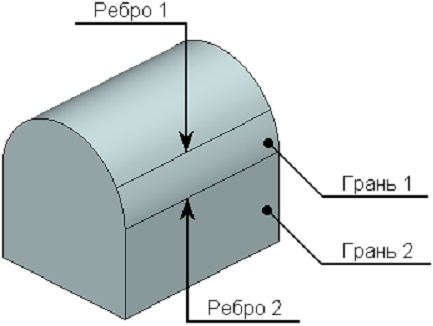

На рисунке ниже приведён пример, в котором требуется одновременно уклонить две грани: Грань 1 и Грань 2. Для грани Грань 1 в качестве неподвижного ребра выбирается Ребро 1. Для Грани 2 неподвижная линия должна определяться гранью Грань 1 или ребром Ребро 2. Но и Грань 1, и Ребро 2 будут изменены при выполнении уклона. В этой ситуации может помочь режим совместной обработки граней. Включив его и указав Грань 1 в качестве неподвижного объекта для грани Грань 2, можно получить корректный уклон одновременно обеих граней.

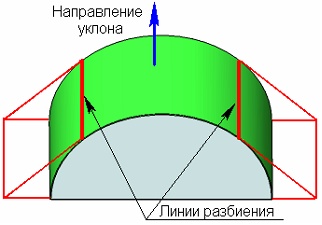

Разбиение грани

Данный параметр используется в тех случаях, когда необходимо создать уклон криволинейной грани. Команда разбивает грань на участки, определяя ту позицию, при которой возможно создать поверхность уклона. Уклонённые участки будут проходить касательно к оставшейся криволинейной части грани, под заданным углом к вектору уклона.

Для создания уклона с разбиением грани необходимо выбрать разбиваемую грань в качестве неподвижной (уклоняемая грань в этом случае не указывается) и установить флажок Использовать разбиение грани.

Следует отметить, что данная функциональность разбиения грани осталась в команде для поддержания совместимости с предыдущими версиями T-FLEX CAD. Сейчас в команде Разделение грани можно различными способами разделить криволинейную грань на участки для последующего уклонения.

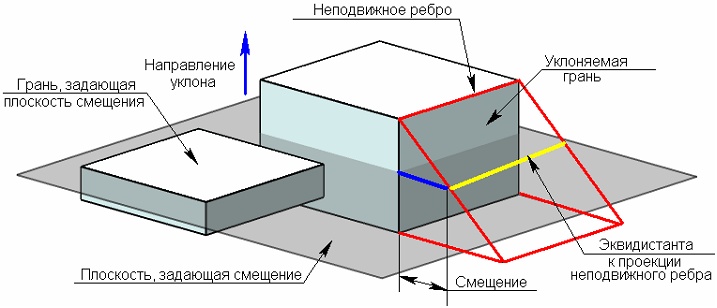

Уклон граней по смещению

Метод задания уклона по смещению позволяет определять величину уклона не по углу, а по смещению уклоняемой грани относительно исходного положения.

Механизм получения уклона методом по смещению следующий:

•На плоскость, выбранной для задания смещения грани, по направлению уклона проецируется неподвижная грань или ребро;

•Относительно спроецированной грани или ребра строится эквидистанта на заданное расстояние. В данном случае параметром уклона является смещение эквидистанты;

Результирующая поверхность будет проходить через эквидистанту к проекции неподвижного ребра.

Режим доработки 3D фрагмента

Опция автоматически становится доступной в автоменю команды при выборе элементов на фрагменте в сборке.
