Угловое соединение
В результате выполнения двустороннего уклона по линии раздела уклоняемых граней тела может образоваться разрыв-ступенька вследствие неравномерного смещения верхних и нижних граней. Избежать образования ступеньки можно, используя режим углового соединения.
При создании углового соединения система автоматически корректирует смещения верхних и нижних отклоняемых граней таким образом, чтобы они имели общее ребро (на разделяющем теле). Корректировка смещений всегда производится путём добавления материала.
Угловое соединение может быть создано только при построении двустороннего уклона с разделяющим телом-поверхностью.

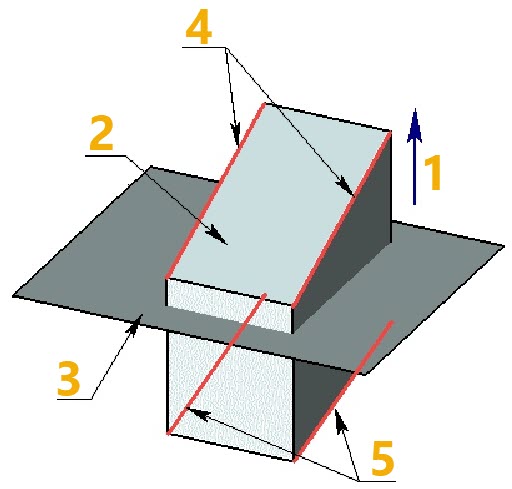

Уклон тела без углового соединения
1 - Направление уклона
2 - Исходное тело
3 - Разделяющее тело-поверхность
4 - Верхний набор рёбер
5 - Нижний набор рёбер

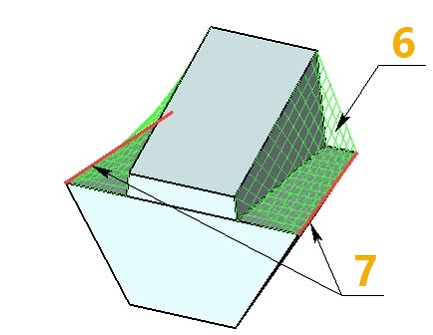

Уклон тела с угловым соединением
6 - Добавленный материал
7 - Общие рёбра отклонённых граней
Формирование углового соединения может осуществляться одним из следующих методов.
•От ребра – материал добавляется от определяющего данную грань ребра. Границы скорректированной грани будут включать в себя исходное ребро, заданное для этой грани (или часть ребра).
•По касательной к грани – материал добавляется таким образом, чтобы исправленная поверхность была касательной к соседним граням (там, где это возможно). Исходные рёбра при этом могут быть удалены и заменены новыми, сформированными на основе линии пересечения скорректированной грани и соседней грани.
•Комбинация первых двух вышеописанных методов – в зависимости от геометрии получающегося тела система выбирает для каждой уклоняемой грани, нуждающейся в коррекции, свой метод формирования углового соединения. Приоритет отдаётся методу От ребра. Если для какой-то грани его использовать не удаётся, применяется метод По касательной к грани.

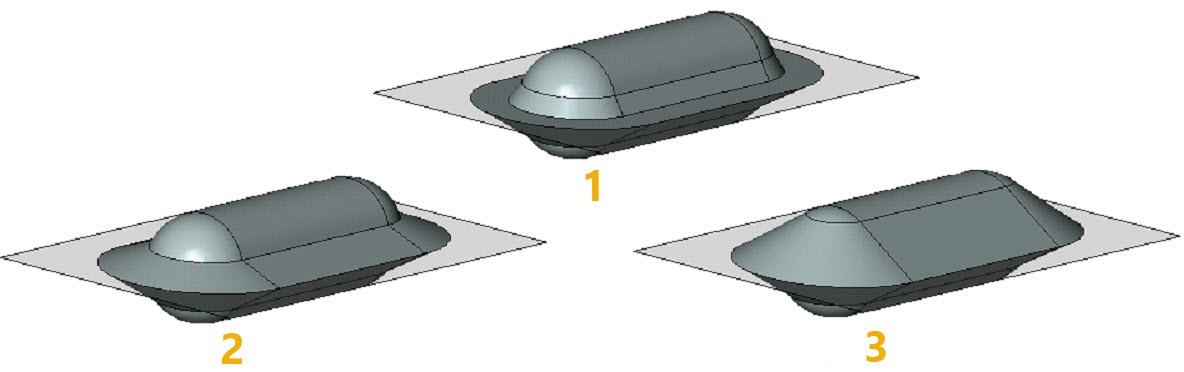

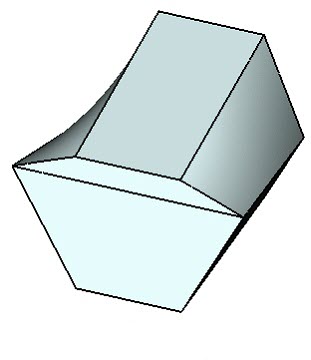

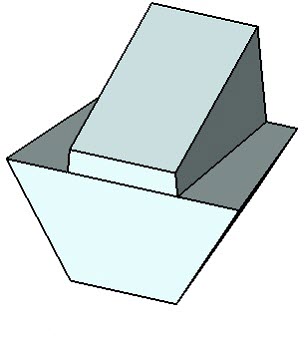

1 - Результат уклона без углового соединения
2 - Угловое соединение методом От ребра
3 - Угловое соединение методом По касательной к грани

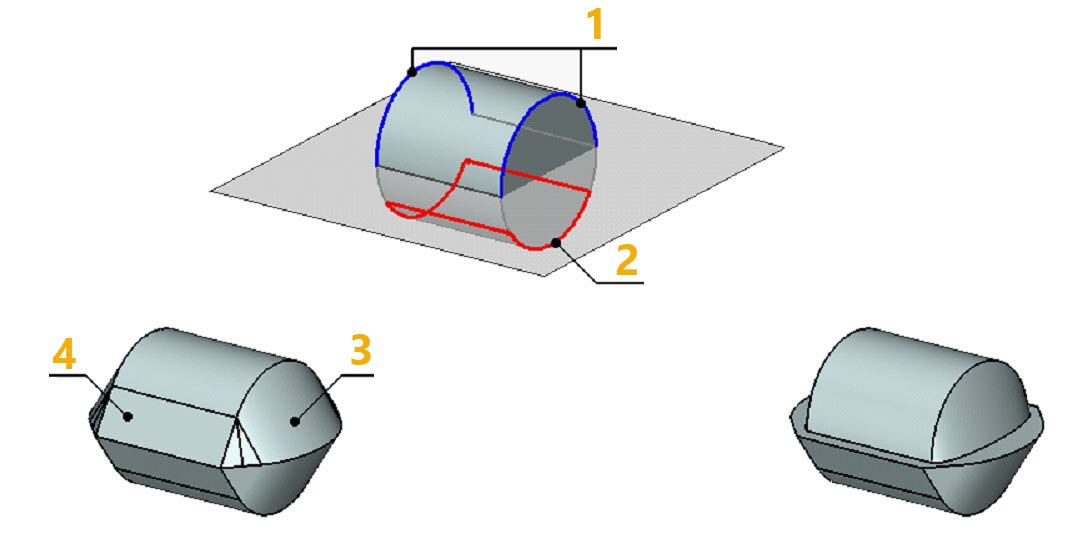

На рисунке ниже приведён пример создания углового соединения с использованием комбинации двух методов. Верхний набор рёбер уклона здесь является незамкнутым, и для боковой цилиндрической грани невозможно применить метод От ребра. Поэтому для создания углового касания на боковых гранях уклонённого тела был использован метод По касательной к грани. На торцевых гранях коррекция осуществлена методом От ребра.
Уклон тела с комбинацией |
|
Уклон тела |
1 - Верхний набор рёбер 2 - Нижний набор рёбер 3 - Угловое соединение методом От ребра 4 - Угловое соединение методом По касательной к грани |
По умолчанию в режиме углового соединения система корректирует смещения всех уклоняемых граней. При необходимости можно запретить коррекцию смещения любой из уклоняемых граней.

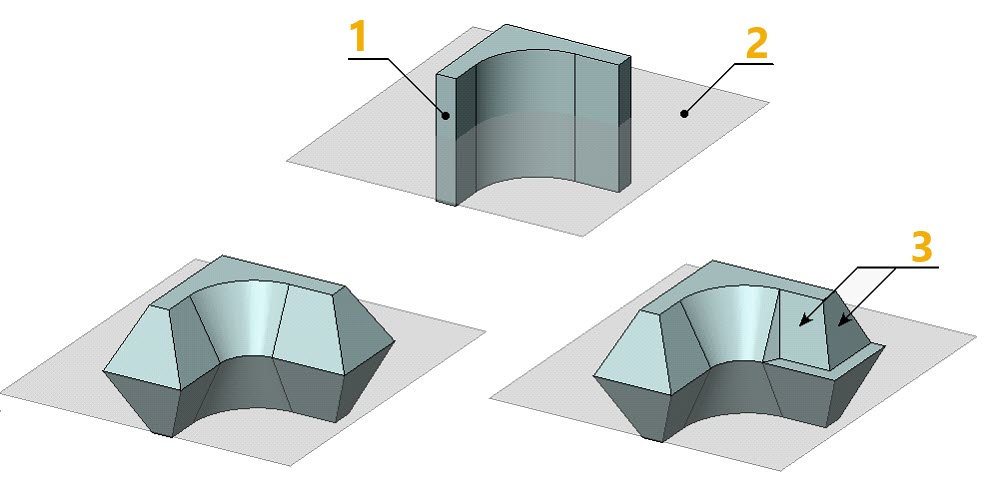

Уклон с угловым соединением |
Уклон с исключением части граней |
1 - Исходное тело 2 - Разделяющее тело 3 - Грани, исключаемые из углового соединения |
Метод создания уклона
В команде предусмотрены следующие методы формирования уклона тела:
•Стандартный – позволяет построить поверхность уклона, точно следующую форме исходной поверхности и заданному углу уклона.
•По кривой, По поверхности – менее строго следуют форме исходных уклоняемых граней, что позволяет построить уклон в тех случаях, когда стандартный метод уклона не работает.
Более подробно эти алгоритмы описаны в разделе Уклон граней.
По умолчанию в операции используется стандартный метод уклона. При необходимости можно использовать другой метод уклона как для всего уклоняемого тела, так и для каждой уклоняемой грани в отдельности.
Исправление вогнутых углов
В некоторых случаях при создании уклона с угловым соединением на теле образуются вогнутые углы, что может помешать удачному созданию операции уклона.

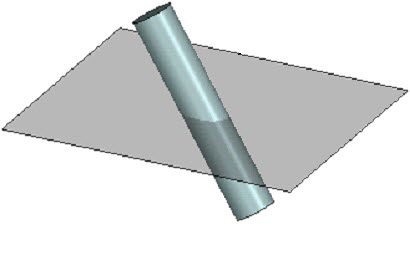

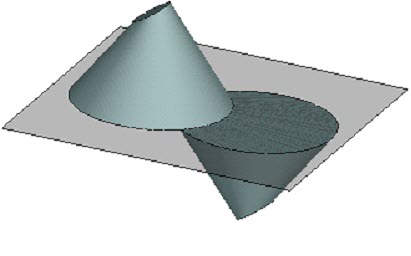

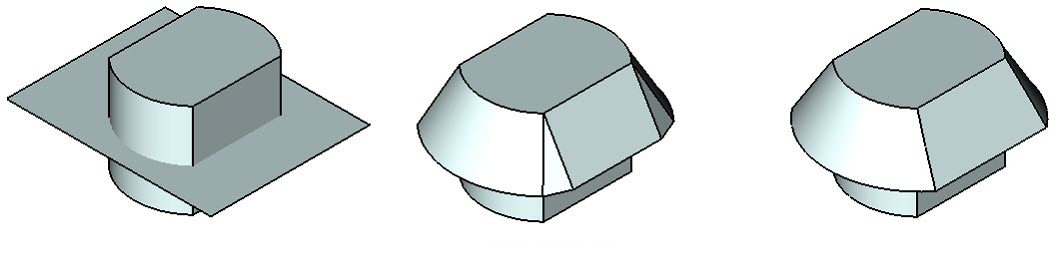

Исходное и разделяющее тела |

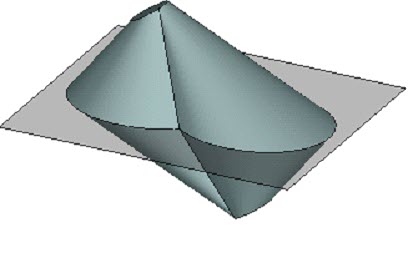

Уклон без углового соединения |
Уклон с угловым соединением (образовались вогнутые углы) |
Для исключения подобной ситуации в операции предусмотрены различные способы обработки вогнутых углов:
•Не исправлять – образующиеся вогнутые углы оставляются без изменений;
•Цилиндрическая поверхность – вогнутые углы закрываются поверхностью цилиндрического типа. При этом в плоскости разделяющего тела проекция вогнутого угла заменяется дугой окружности заданного радиуса.
•Смешанная поверхность – вогнутые углы закрываются поверхностью смешанного типа. В плоскости разделяющего тела проекция угла заменяется комбинацией дуги окружности заданного радиуса и прямых, касательных к поверхности уклоняемого тела.
|
||
|
||
Исправление вогнутых углов с помощью поверхности цилиндрического типа |
Исправление вогнутых углов с помощью поверхности смешанного типа |
|

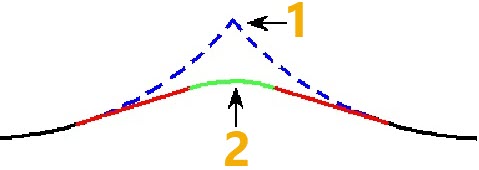

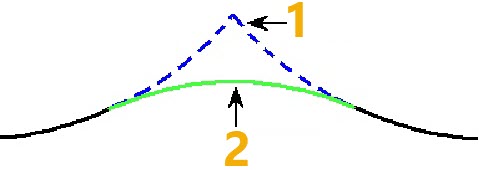

1 - Вогнутый угол 2 - Встраиваемая поверхность |
Обработка стыков уклоненных граней
При создании уклона в команде есть возможность выбора способа обработки стыков между уклоняемыми гранями. Существует два способа обработки:
•Расширять поверхности – в этом случае смежные уклоненные грани будут продлены до пересечения.
•Создавать плоские – при использовании этого способа будет создана плоская грань между двумя смежными уклоненными гранями.

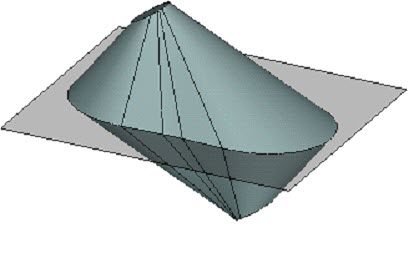

Заделка стыка |
Заделка стыка продлением смежных граней до пересечения |
Замена рёбер
В ряде случаев сохранение формы рёбер, определённых как неподвижные, приводит к созданию лишних граней на уклоняемом теле. Для улучшения результата операции можно разрешить замену некоторых неподвижных рёбер. Благодаря этой возможности, в отдельных случаях, удается избежать создания дополнительных отклонённых граней. При этом рёбра создаются таким образом, чтобы сформировать единую отклоненную грань.

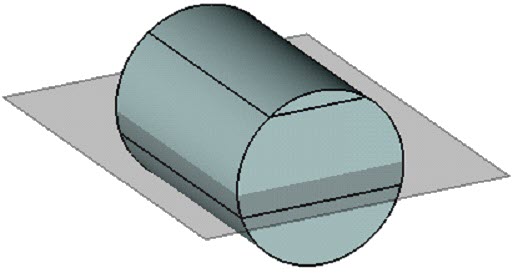

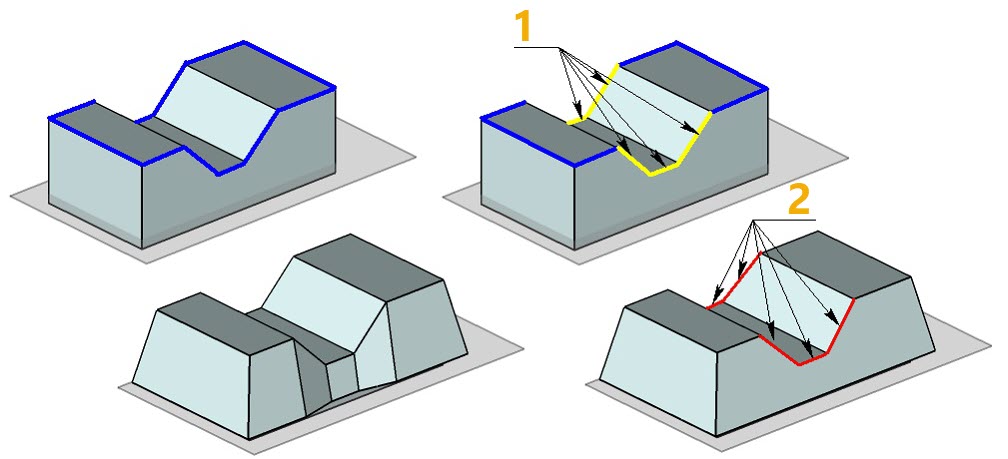

Уклон тела без замены рёбер |
Уклон тела с заменой рёбер |
1 - Заменяемые рёбра 2 - Новые рёбра |
Подрез
В некоторых случаях создание уклона требует не добавления, а удаления материал уклоняемого тела. В такой ситуации необходимо использовать опцию создания подреза. В противном случае выполнение уклона будет невозможным.

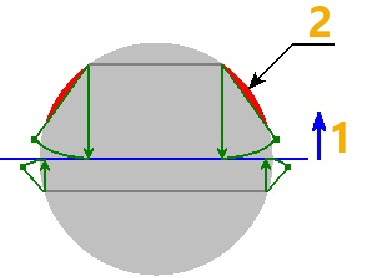

1 - Направление уклона
2 - Материал, который должен быть удалён для создания уклона
