Угол

Для указания параметров углов на листовых телах существует специальная операция Угол:

Пиктограмма	Лента
	Листовой металл (3D) > Операции > Угол
Клавиатура	Текстовое меню
<SMC>	Операции > Листовой металл > Угол

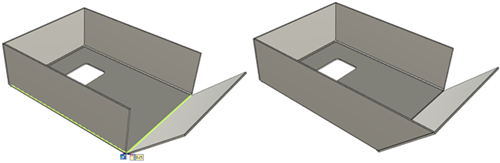

Операция позволяет строить в необработанных углах листовых деталей ослабления и задавать нахлёст.

SheetMetalCorner1

Для создания операции необходимо выбрать вершину пересечения смежных сгибов. При выборе вершины появится специальные метки.

•Метка нахлёста, состоящая из двух частей: пиктограммы типа нахлёста и значения зазора. Типы нахлёста последовательно переключаются нажатием на пиктограмме типа нахлёста.


Нахлёст	Без нахлёста	Обратный нахлёст

При нажатии на значении зазора появляется поле ввода.

SheetMetalCorner5

•Метка углового ослабления, представляет собой пиктограмму, условно изображающую тип ослабления.

- Круглые

- Квадратные

- Сварочные

- Нет

Типы ослабления последовательно переключаются нажатием на пиктограмму.

Тип нахлёста, значение зазора и тип ослабления можно указать в параметрах операции.

Параметры команды

В команде доступны следующие общие параметры листового материала.

•Ослабления (угловые). С выбором четырёх вариантов из списка: Круглые, Квадратные, Сварочные и Нет (если ослабления не нужны).

•Нахлёст. С выбором трёх вариантов из списка: Без нахлёста, Нахлёст и Обратный нахлёст.

•Зазор.

Опции автоменю команды:

	<Ctrl>+<Enter>	Закончить ввод
	<P>	Вызов диалога параметров операции
	<X>	Выйти из команды
	<F5>	Предварительный просмотр
	<V>	Выбрать угловую вершину
	<A>	Выбрать сгиб
	<C>	Выбрать грани ограничений

Закончить ввод. Построить геометрию по заданным параметрам. В случае если параметров недостаточно – опция неактивна.

Задать параметры элемента. Вызов стандартного диалога параметров команды трёхмерного моделирования.

Выйти из команды. Закрывает команду с отменой заданных параметров.

Предварительный просмотр. Опция включает/выключает стандартную опцию просмотра команд трёхмерного моделирования.

Выбрать угловую вершину. Опция позволяет указать угол, который необходимо отредактировать. Опция активна при вызове команды. Необходимо указать вершину пересечения сгибов смежных элементов.

Выбрать сгиб. Альтернативная опция выбора угла. Необходимо указать сгибы смежных элементов.

Выбрать грани ограничений. По умолчанию при применении команды Угол фланцы, образующие выбранный угол, могут быть автоматически расширены или сужены для обеспечения заданных параметров зазора и нахлёста. Если выбрать грани ограничений, то контур этих граней за пределами зоны углового ослабления будет сохранён.

На рисунках ниже: Слева - Исходная геометрия, По центру - Динамический просмотр результата операции, Справа - Итоговый результат с учётом углового ослабления

Грани ограничений не выбраны, материал добавляется к торцам обоих фланцев

В качестве ограничения выбрана грань левого фланца, материал добавляется к торцу правого фланца, торец левого фланца не меняется

В качестве ограничений выбраны грани обоих фланцев, материал к торцам фланцев не добавляется

Создание угла

Типичный порядок действий при создании угла.

•Выбрать вершину пресечения сгибов.

•Указать общие параметры обработки углов: Ослабление, Нахлёст, Зазор, Грани ограничений.

•Закончить ввод.
