Сопряжения в дереве 3D модели

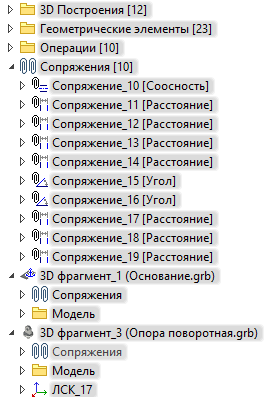

При работе с деревом модели созданные сопряжения отображаются в окне 3D Модель. Вся работа с созданными сопряжениями в основном осуществляется через это служебное окно. В дереве модели создаётся отдельная папка, в которую система автоматически помещает все сопряжения. Для каждого типа сопряжения рисуется пиктограмма, соответствующая типу сопряжения. Возле каждого сопряжения имеется знак . Если нажать на него , то в раскрытой ветке дерева модели будут отображены объекты, на основе которых создано сопряжение. Все папки сопряжений обозначаются пиктограммой .

Внешние сопряжения или степени свободы, созданные для фрагмента, отображаются в его дереве модели.

Подавление сопряжений

Любое сопряжение можно подавить. Команда для подавления сопряжения и отмены подавления находится в контекстном меню при выборе сопряжения . Подавленное сопряжение помечается в дереве модели голубым крестом и исключается из расчёта сопряжений.
