Настройка имён 3D элементов

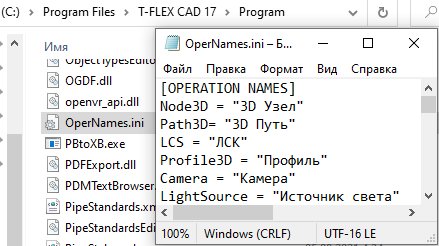

В системе T-FLEX CAD предусмотрена возможность настройки имён 3D элементов и 3D операций. Имена по умолчанию хранятся в специальном файле OperNames.ini, расположенном в папке Program (по умолчанию C:/Program Files/T‑FLEX CAD 17/Program). Каждая строка файла OperNames.ini имеет вид:

OperationName = "Имя операции"

Где OperationName - неизменяемый внутренний идентификатор операции, а Имя операции - имя, назначаемое по умолчанию элементам, создаваемым данной операцией.

Имя 3D элемента отображаемое в интерфейсе CAD формируется следующим образом: Имя операции_№ (номером № является число равное количеству существующих в модели элементов данного типа на момент его создания). Например: 3D узел_1, Выталкивание_0 и т.п.

При необходимости вы можете изменить содержимое этого файла, задав собственные имена 3D элементов по умолчанию.

Например, для того чтобы вместо Выталкивание_№ получать Выдавливание_№ нужно в файле OperNames.ini изменить строку Extrusion = "Выталкивание" на Extrusion = "Выдавливание".





Для уже созданного элемента имя можно изменить в его диалоге параметров



При создании операций или выполнении измерений можно выбирать элементы по имени, вводя с клавиатуры имя нужного элемента в поля выбора исходных элементов в окне параметров выполняемой команды. В режиме ожидания команды можно найти элемент по имени при помощи команды Найти или панелей поиска. Именованные элементы, при последующем создании на их основе новых операций, сохраняют свои имена.
