Открыть документ

Вызов команды:

Команда также доступна на панели быстрого доступа.

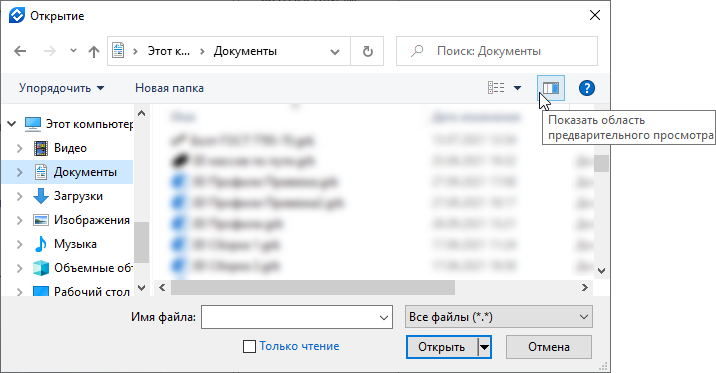

Окно команды является стандартным окном выбора файлов текущей операционной системы. Картинка ниже показывает вид окна открытия файла для Windows 10.

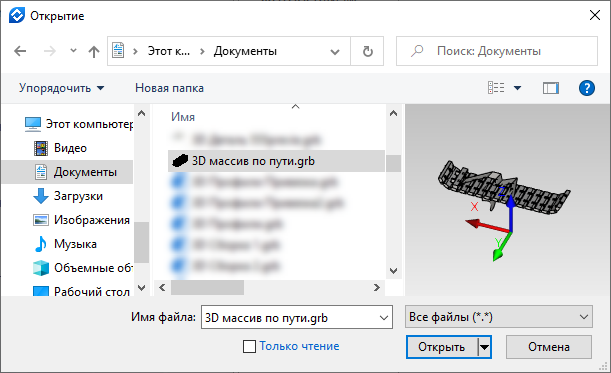

Поле в левой части диалога предназначено для быстрой навигации между папками. В правой части диалога отображается содержимое текущей папки. Если нажать кнопку Показать область предварительного просмотра, в правой части диалога будет также отображаться область предварительного просмотра выбранного в данный момент файла. Предварительный просмотр доступен только для тех файлов, у которых он включен в Параметрах документа.

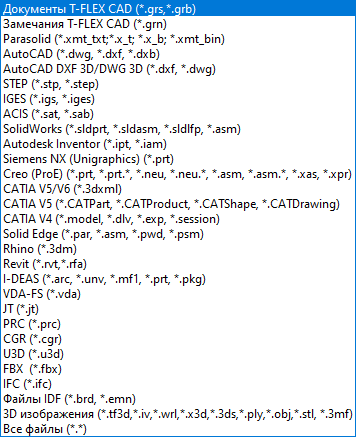

Команда позволяет открывать не только файлы форматов *.grb, но также открывать файлы в форматах других систем.

При нажатии на кнопку Открыть файл открывается с параметрами по умолчанию. Нажав на символ в правой части кнопки, можно выбрать опцию Открыть с параметрами.

Для файлов в форматах других систем при выборе Открыть с параметрами открывается диалог, аналогичный диалогу импорта из указанного формата. Таким образом можно задать параметры импорта, отличные от используемых по умолчанию.

Для файлов T-FLEX CAD при выборе Открыть с параметрами открывается диалог Параметры открытия документа, в котором можно выбрать один из следующих Типов загрузки документа:

•По умолчанию
Загружается дерево модели, опорная геометрия и сеточное представление тел. Сеточное представление позволяет снизить нагрузку на систему, но используется только для визуализации.  Полноценное твердотельное представление, требующее больших ресурсов системы будет подгружаться автоматически по мере необходимости в процессе редактирования документа.

•Полная
Загружается дерево модели, опорная геометрия, сетки и твёрдые тела.

•Минимальная
Загружается дерево, опорная геометрия, а также сеточное представление только тел, созданных в данном документе. Тела фрагментов не отображаются в 3D сцене.

В нижней части диалога также доступны флаги, позволяющие Открыть документ только для чтения и установить выбранные параметры открытия в качестве параметров По умолчанию для последующего открытия документов в текущей сессии. В новой сессии параметры по умолчанию сбрасываются.

Открыть файл фрагмента

При наличии в текущем документе элементов, созданных на основе внешнего файла (2D фрагментов, 3D фрагментов, проекций), в контекстном меню таких элементов доступна команда Открыть, которая открывает связанный документ. Окно выбора файла в данном случае не отображается.
