Размеры страницы

Вызов команды:

Команда также доступна в контекстном меню, вызываемом нажатием на свободном пространстве 2D окна.



В 2D окне команда доступна всегда и позволяет изменить положение текущей страницы любого типа относительно её системы координат и значения размеров страницы. При изменении значений размеров страницы c помощью данной команды они меняются и в параметрах документа (Параметры документа > Страница > Лист > Размер листа). При изменении размеров и положения страницы рабочей плоскости в 2D окне меняются также размеры и положение этой плоскости в 3D сцене. Изменение размеров и положения страницы рабочей поверхности в 2D окне не влияет на размеры и положение этой поверхности в 3D сцене.

В 3D окне команда Размеры страницы доступна только при выборе рабочей плоскости или рабочей поверхности, а также в режиме черчения на активной РП, и запускает команду Размер и положение для этой плоскости или поверхности.

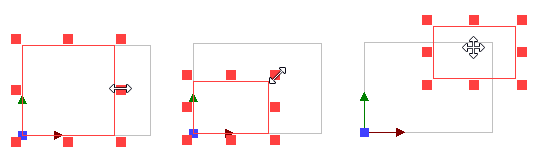

После вызова команды контур страницы подсветятся красным, а в ключевых точках контура появятся маркеры в виде квадратов. Если указать курсором мыши на один из квадратов, расположенных в углах прямоугольника, то курсор принимает форму и, перемещая мышь с нажатой левой кнопкой, вы сможете изменять размер диагонали прямоугольника. Если указать курсором мыши на один из квадратов, расположенных в середине сторон прямоугольника, то курсор принимает форму и, перемещая мышь с нажатой левой кнопкой, вы сможете изменять вертикальный или горизонтальный размер прямоугольника.  Если указать курсором мыши внутрь прямоугольника, то курсор принимает форму и, перемещая мышь с нажатой левой кнопкой, вы сможете изменять положение прямоугольника.

Помимо стандартных опций для выхода из команды с подтверждением или без подтверждения внесённых изменений, в автоменю команды доступна следующая опция:

Данная опция вызывает диалог, в котором можно задать координаты X и Y двух противоположных вершин контура страницы.

См. также:

•Страницы документа

•Размер и положение
